集成打印机的数字硬度计

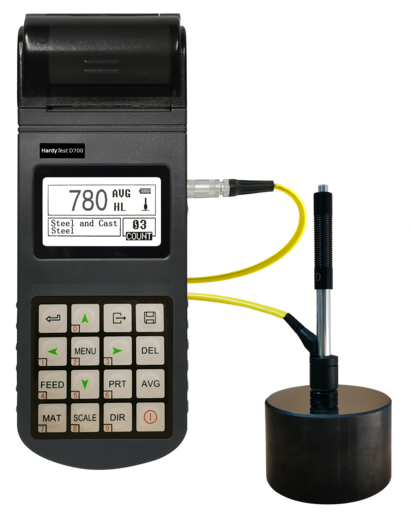

HardyTest D700
数字硬度计 HardyTest D700，支持 6 种外置冲击装置，内置打印机
HardyTest D700 硬度计可用六种不同的硬度单位测量多种材料的硬度。六种可选的冲击装置类型使其能够测量不同形状、不同硬度范围的特殊工件。此外，该硬度计还配有内置打印机，并可将数据传输到电脑。
HardyTest D700 与其姊妹型号 HardyTest D600 同属硬度测量中的高端级别。它的设计旨在满足专业硬度测量的各项要求。
HardyTest D700 几乎适用于所有黑色金属和有色金属的硬度测量。在电力工业、石油化工、仪器制造、汽车与机械制造、质量控制、钢铁厂等众多领域，HardyTest D700 硬度计都已得到充分验证。
特点
- 6 种冲击装置（D、DC、DL、D+15、C 和 G），可用于特殊场合，设备可自动识别冲击装置类型
- 内置打印机
- 测量范围大：170–960 HLD（里氏硬度测量原理）
- 支持所有硬度单位：HL（里氏）、HB（布氏）、HRB（洛氏 B）、HRC（洛氏 C）、HV（维氏）、HS（肖氏 D）
- 操作简单方便
- 存储容量：最多 600 组，每组 1–32 个测量值（包含以下信息：日期、平均值、冲击装置、冲击次数、材料、各测量值）
- 可设置上下限，超限时发出声音提示
- 可在任意角度测量（包括朝上测量）
- 校准功能
- 128 × 64 点阵 LCD：显示所有功能和参数，带背光
- 通过 USB 将数据传输到电脑的 DataView 软件或 MS 超级终端，用于保存和打印
- 自动关机以节省电量
应用
- 可测量钢、铸钢、工具钢和不锈钢、灰铸铁和球墨铸铁、黄铜、青铜、铝合金和铜锻造合金
- 可测量大小空心件、轴承、重型工件以及固定安装的零件
- 压力容器、蒸汽发生器等的失效分析
- 材料识别
附加配件
- 其他冲击装置，用于特殊场合
- 支承环（12 个），用于凸面和凹面
标准供货范围
- 硬度计 HardyTest D700，配 D 型冲击装置
- 清洁刷
- 小号支承环
- 标准块（约 800 HLD）
- 使用说明书
- USB 数据线及软件 U 盘
- 充电器
- 打印纸
- 坚固的塑料手提箱
选配附件
- 其他冲击装置
- 支承环套装，用于在半径小于 30 mm 的曲面上测量，可帮助在工件上实现最佳定位；提供 12 种不同规格。
Downloads
技术参数
| 硬度单位 | HL（里氏）、HB（布氏）、HRB（洛氏 B）、HRC（洛氏 C）、HV（维氏）、HS（肖氏 D） |
| 测量范围 | 170–960 HLD |
| 测量精度 | ±0.75 %（在 HL = 800 ± 6 HL 时） |
| 测量方向 | 360° |
| 标准冲击装置 | D |
| 数据存储容量 | 最多 500 组（每组 1–32 次测量） |
| 统计信息 | 组号、日期、平均值、冲击装置、冲击次数、材料、各测量值 |
| 限值设置 | 超出设定的最小/最大限值时发出声音报警 |
| 工件最小重量 | > 5 kg（实心材料） |
| 数据存储方式 | 手动或自动 |
| 数据传输 | USB 数据线及带软件的 U 盘 |
| 显示屏 | 点阵 LCD，128 × 64 点 |
| 背光 | 开 / 关 |
| 菜单语言 | 英语／德语／法语／意大利语／西班牙语 |
| 电池续航 | 150 小时（不开背光、不打印时） |
| 电源 | 内置可更换电池组（6V 镍氢），配充电器（9V/500mA） |
| 打印纸（长 × 宽） | 57.5（±0.5 mm）× 30 mm |
| 相对湿度 | ≤ 90 % |
| 工作温度 | −10°C 至 +50°C |
| 重量 | 340 g（含电池） |
| 外形尺寸（长 × 宽 × 高） | 212 × 80 × 32 mm |
冲击装置
| 冲击装置 | D, DC, DL | D+15 | C | G | |
|---|---|---|---|---|---|
| 冲击能量 | 11 mJ | 11 mJ | 2,7 mJ | 90 mJ | |
| 冲击体重量 | D+DC: 5,5 g DL: 7,2 g | 7,8 g | 3,0 g | 20,0 g | |
| 测头硬度 | 1600 HV | 1600 HV | 1600 HV | 1600 HV | |
| 测头直径 | 3 mm | 3 mm | 3 mm | 5 mm | |
| 测头材料 | 硬质合金 | 硬质合金 | 硬质合金 | 硬质合金 | |
| 冲击装置长度 | D: 147 mm DC: 86 mm DL: 203 mm | 162 mm | 141 mm | 254 mm | |
| 冲击装置重量 | 50 g | 80 g | 75 g | 250 g | |
| 工件最大硬度 | 940 HV | 940 HV | 1000 HV | 650 HB | |
| 工件表面平均粗糙度 Ra | 1,6 µm | 1,6 µm | 0,4 µm | 6,3 µm | |
| 工件最小重量 | |||||
| 直接测量 | > 5 kg | > 5 kg | > 1,5 kg | > 15 kg | |
| 置于稳固支承上 | 2-5 kg | 2-5 kg | 0,5-1,5 kg | 5-15 kg | |
| 使用耦合剂连接 | 0,05-2 kg | 0,05-2 kg | 0,02-0,5 kg | 0,5-5 kg | |
| 工件最小厚度 | |||||
| 紧密耦合时 | 5 mm | 5 mm | 1 mm | 10 mm | |
| 表面硬化层最小厚度 | ≥ 0,8 mm | ≥ 0,8 mm | ≥ 0,2 mm | ≥ 1,2 mm | |
| 冲击压痕尺寸 | |||||
| 硬度 300 HV | 压痕直径 Ø | 0,54 mm | 0,54 mm | 0,38 mm | 1,03 mm |
| 压痕深度 | 24 µm | 24 µm | 12 µm | 53 µm | |
| 硬度 600 HV | 压痕直径 Ø | 0,54 mm | 0,54 mm | 0,32 mm | 0,90 mm |
| 压痕深度 | 17 µm | 17 µm | 8 µm | 41 µm | |
| 硬度 800 HV | 压痕直径 Ø | 0,35 mm | 0,35 mm | 0,35 mm | - |
| 压痕深度 | 10 µm | 10 µm | 7 µm | - | |
| 冲击装置应用范围 | |||||
| 冲击装置 D | 适用于大多数硬度检测任务的标准冲击装置 | ||||
| 冲击装置 DC | 超短型，适用于孔洞、圆柱体或工件内部测量 | ||||
| 冲击装置 DL | 前端管径：2,78 mm； 适用于狭窄、难以触及位置及凹陷部位的测量 | ||||
| 冲击装置 D+15 | 特别细长的附件，线圈内缩，适用于凹槽及凹陷部位的测量， 特性与 D 型相同；仅适用于钢材 | ||||
| 冲击装置 C | 冲击能量降低，约为 D 型的 1/4； 适用于表面硬化工件、包覆件、薄涂层或对冲击敏感的部件（压痕深度较小） | ||||
| 冲击装置 G | 冲击体加大，冲击能量提高（约为 D 型的 9 倍）； 表面仅产生轻微损伤；仅适用于布氏硬度范围测量； 适用于实心材料、重型铸件及锻件 | ||||
| 冲击装置类型 | 里氏标准硬度块 硬度值 | 与显示值的 偏差 | 重复精度 |
|---|---|---|---|
| D | 760±30 HLD 530±40 HLD | ±6 HLD ±10 HLD | 6 HLD 10 HLD |
| DC | 760±30 HLDC 530±40 HLDC | ±6 HLDC ±10 HLDC | 6 HLD 10 HLD |
| DL | 878±30 HLDL 736±40 HLDL | ±12 HLDL | 12 HLDL |
| D+15 | 766±30 HLD+15 544±40 HLD+15 | ±12 HLD+15 | 12 HLD+15 |
| G | 590±40 HLG 500±40 HLG | ±12 HLG | 12 HLG |
| C | 822±30HLC 590±40HLC | ±12 HLC | 12 HLC |
技术参数如有变更，恕不另行通知。
材料与硬度值
| 材料 | 硬度单位 | 冲击装置 | ||||
|---|---|---|---|---|---|---|
| D/DC | D+15 | C | G | DL | ||
| 钢材、铸钢 | HRC | 20-68,5 | 19,3-67,9 | 20,0-69,5 | - | 20,7-58,7 |
| HRB | 38,4-99,6 | - | - | 47,7-99,9 | - | |
| HB | 127-651 | 80-638 | 80-683 | 90-646 | 81-646 | |
| HV | 83-976 | 80-937 | 80-996 | - | 80-881 | |
| HS | 32,2-99,5 | 33,3-99,3 | 31,8-102,1 | - | - | |
| 工具钢 | HRC | 20,4-67,1 | 19,8-68,2 | 20,7-68,2 | - | - |
| HV | 80-898 | 80-935 | 100-941 | - | - | |
| 锻造钢 | HB | 143-650 | - | - | - | - |
| 不锈钢 | HRB | 46,5-101,7 | - | - | - | - |
| HB | 85-655 | - | - | - | - | |
| HV | 85-802 | - | - | - | - | |
| 灰铸铁 | HRB | - | - | - | - | - |
| HB | 93-334 | - | - | 92-326 | - | |
| HV | - | - | - | - | - | |
| 球墨铸铁 | HRC | - | - | - | - | - |
| HB | 131-387 | - | - | 127-364 | - | |
| HV | - | - | - | - | - | |
| 铝合金 | HB | 19-164 | - | 23-210 | 32-168 | - |
| HRB | 23,8-84,6 | - | 22,7-85,0 | 23,8-85,5 | - | |
| 黄铜 | HB | 40-173 | - | - | - | - |
| HRB | 13,5-95,3 | - | - | - | ||
| 青铜 | HB | 60-290 | - | - | - | - |
| 锻铜合金 | HB | 45-315 | - | - | - | - |
上述数值范围对应静态检测方法的适用极限。
技术参数如有变更，恕不另行通知。
| 序号 | 代码 | 型号 | 图示 | 用途 |
|---|---|---|---|---|
| 1 | 03-03,7 | Z10-15 |  | 圆柱外表面测量 R10-R15 |
| 2 | 03-03,8 | Z14,5-30 | 圆柱外表面测量 R14,5-R30 | |
| 3 | 03-03,9 | Z25-50 | 圆柱外表面测量 R25-R50 | |
| 4 | 03-03,10 | HZ11-13 |  | 圆柱内表面测量 R11-R13 |
| 5 | 03-03,11 | HZ12,5-17 | 圆柱内表面测量 R12,5-R17 | |
| 6 | 03-03,12 | HZ16,5-30 | 圆柱内表面测量 R16,5-R30 | |
| 7 | 03-03,13 | K10-15 |  | 球形外表面测量 SR10-SR15 |
| 8 | 03-03,14 | K14,5-30 | 球形外表面测量 SR14,5-SR30 | |
| 9 | 03-03,15 | HK11-13 |  | 球形内表面测量 SR11-SR13 |
| 10 | 03-03,16 | HK12,5-17 | 球形内表面测量 SR12,5-SR17 | |
| 11 | 03-03,17 | HK16,5-30 | 球形内表面测量 SR16,5-SR30 | |
| 12 | 03-03,18 | UN |  | 圆柱外表面测量，曲率半径可调 R10-∞ |
HL 测试块
| 型号 | 尺寸 | 重量 | 数值 |
|---|---|---|---|
| HLD | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (290 - 880) HLD |
| HLC | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (525 - 905) HLC |
| HLDC | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (490 - 830) HLDC |
| HLD+15 | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (481 - 850) HLD+15 |
| HLDL | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (687 - 925) HLDL |
| HLG | Φ: ≥ 119 mm H: ≥ 70 mm | W: ≈ 6200 g | (280 - 680) HLG |
技术参数如有变更，恕不另行通知。
硬度测试仪的应用领域
- 金属部件及橡胶部件的制造
- 机械制造
- 科研与开发
- 固体物理学
