硬度计 HardyTest D600,适用于6种外部冲击装置类型

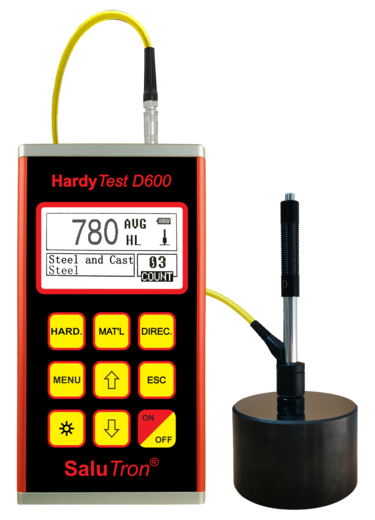

HardyTest D600
铝合金坚固外壳数字硬度计
硬度计 HardyTest D600 与其兄弟型号 HardyTest D700 同属高端硬度测量产品系列,专为满足专业硬度测量的各项要求而设计。
HardyTest D600 几乎适用于黑色金属和有色金属的所有硬度测量。无论是在发电厂工业、石油化工、设备制造、汽车与机械制造、质量控制,还是钢铁厂等众多领域,硬度计 HardyTest D600 均表现卓越,深受用户信赖。
产品特点
- 6种冲击装置类型(D、DC、DL、D+15、C 和 G),适用于特殊应用,并可自动识别
- 测量范围大:170-960 HLD(里氏硬度测试原理)
- 支持所有硬度单位:HL(Leeb)、HB(布氏)、HRB(洛氏B)、HRC(洛氏C)、HV(维氏)、HS(邵氏D)
- 操作简单便捷
- 存储容量:最多600组数据,每组1-32个测量值(包含以下信息:日期、平均值、冲击装置、冲击次数、材料、测量值)
- 上下限可调,超限时发出声音报警信号
- 可在任意角度(包括倒置)测量
- 校准功能
- 128 x 64点阵LCD:显示所有功能和参数,并带背光
- 通过USB将数据传输至DataView软件或MS超级终端,用于保存和打印
- 自动关机以节省电能
应用范围
- 钢材、铸钢、工具钢及不锈钢、灰口铸铁与球墨铸铁、黄铜、青铜、铝及铜锻造合金的测量
- 大小型空心件、轴承、重型工件、永久性安装部件的测量
- 压力容器、蒸汽发生器等的损伤分析
- 材料鉴定
附加配置
- 适用于特殊应用的其他冲击装置
- 凸面和凹面用支撑环(12件)
标准供货范围
- 硬度计 HardyTest D600(配D型冲击装置)
- 清洁刷
- 小支撑环
- 约800 HLD标准试块
- 使用说明书
- 带软件U盘的USB数据线
- 2节1.5V AA电池
- 坚固的塑料手提箱
特殊配件
- 其他冲击装置
- 支撑环套装,用于测量曲率半径小于30 mm的弯曲表面。有助于在被测件上实现最佳定位。提供12种不同规格。
下载
技术参数
| 硬度单位 | HL(Leeb)、HB(布氏)、HRB(洛氏B)、HRC(洛氏C)、HV(维氏)、HS(邵氏D) |
| 测量范围 | 170-960 HLD |
| 测量精度 | ±0.75%(基于 HL = 800 ± 6 HL) |
| 测量方向 | 360° |
| 标准冲击装置 | D型 |
| 数据存储容量 | 48-600组(每组1-32个测量值) |
| 统计信息 | 组号、日期、平均值、冲击装置、冲击次数、材料、测量值 |
| 设置 | 可设定所需限值范围,超出设定的最小/最大限值时发出声音报警信号 |
| 被测件最小重量 | > 5 kg(整体材料);2-5 kg(置于稳固底座上);< 2 kg(使用耦合膏) |
| 数据存储方式 | 手动或自动 |
| 数据传输 | USB数据线及带软件的USB U盘 |
| 显示屏 | 点阵LCD,128 × 64点 |
| 背光 | 开/关 |
| 电池续航 | 100小时(不含背光) |
| 电源 | 2节1.5V AA电池 |
| 自动关机 | 5分钟后 |
| 相对湿度 | ≤ 90% |
| 工作温度 | -10°C 至 +40°C |
| 重量 | 380克(含电池) |
| 尺寸(长x宽x高) | 125 x 67 x 30 mm |
所有SaluTron®测量仪器均符合国家标准(DIN)及国际标准(ISO、BS、ASTM等),并带有CE标志。技术参数如有变更,恕不另行通知。
冲击装置
| 冲击装置 | D、DC、DL | D+15 | C | G | |
|---|---|---|---|---|---|
| 冲击能量 | 11 mJ | 11 mJ | 2,7 mJ | 90 mJ | |
| 冲击体重量 | D+DC: 5,5 g DL: 7,2 g | 7,8 g | 3,0 g | 20,0 g | |
| 探针硬度 | 1600 HV | 1600 HV | 1600 HV | 1600 HV | |
| 探针直径 | 3 mm | 3 mm | 3 mm | 5 mm | |
| 探针材料 | 硬质合金(钨钢) | 硬质合金(钨钢) | 硬质合金(钨钢) | 硬质合金(钨钢) | |
| 冲击装置直径 | 20 mm | 20 mm | 20 mm | 30 mm | |
| 冲击装置长度 | D: 147 mm DC: 86 mm DL: 203 mm | 162 mm | 141 mm | 254 mm | |
| 冲击装置重量 | 50 g | 80 g | 75 g | 250 g | |
| 被测件最大硬度 | 940 HV | 940 HV | 1000 HV | 650 HB | |
| 被测件表面平均粗糙度 Ra | 1,6 µm | 1,6 µm | 0,4 µm | 6,3 µm | |
| 被测件最小重量 | |||||
| 直接测量 | > 5 kg | > 5 kg | > 1,5 kg | > 15 kg | |
| 置于稳固底座上 | 2-5 kg | 2-5 kg | 0,5-1,5 kg | 5-15 kg | |
| 使用耦合膏连接 | 0,05-2 kg | 0,05-2 kg | 0,02-0,5 kg | 0,5-5 kg | |
| 紧密连接时被测件最小厚度 | 5 mm | 5 mm | 1 mm | 10 mm | |
| 表面硬化层最小厚度 | ≥ 0,8 mm | ≥ 0,8 mm | ≥ 0,2 mm | ≥ 1,2 mm | |
| 冲击压痕尺寸 | |||||
| 硬度 300 HV | Ø 压痕直径 | 0,54 mm | 0,54 mm | 0,38 mm | 1,03 mm |
| 压痕深度 | 24 µm | 24 µm | 12 µm | 53 µm | |
| 硬度 600 HV | Ø 压痕直径 | 0,54 mm | 0,54 mm | 0,32 mm | 0,90 mm |
| 压痕深度 | 17 µm | 17 µm | 8 µm | 41 µm | |
| 硬度 800 HV | Ø 压痕直径 | 0,35 mm | 0,35 mm | 0,35 mm | - |
| 压痕深度 | 10 µm | 10 µm | 7 µm | - | |
| 冲击装置 D | 适用于大多数硬度测量任务的标准冲击装置 | ||||
| 冲击装置 DC | 极短型,适用于孔洞、圆柱形或工件内部测量 | ||||
| 冲击装置 DL | 前端管径:2,78 mm;适用于狭窄难以触及部位及凹陷处的测量 | ||||
| 冲击装置 D+15 | 特别细窄的探头,线圈内缩,适用于凹槽和凹陷处测量;性能与D型相同,仅适用于钢材 | ||||
| 冲击装置 C | 冲击能量降低,约为D型的四分之一;适用于表面硬化工件、镀层件、薄涂层或对冲击敏感的部件(压痕深度较浅) | ||||
| 冲击装置 G | 冲击体增大,冲击能量提高(约为D型的9倍);表面损伤较小;仅适用于布氏硬度范围测量;适用于整体材料、重型铸件和锻件 | ||||
| 冲击装置类型 | 里氏标准硬度块硬度值 | 显示值偏差 | 重复精度 |
|---|---|---|---|
| D | 760±30 HLD 530±40 HLD | ±6 HLD ±10 HLD | 6 HLD 10 HLD |
| DC | 760±30 HLDC 530±40 HLDC | ±6 HLDC ±10 HLDC | 6 HLD 10 HLD |
| DL | 878±30 HLDL 736±40 HLDL | ±12 HLDL | 12 HLDL |
| D+15 | 766±30 HLD+15 544±40 HLD+15 | ±12 HLD+15 | 12 HLD+15 |
| G | 590±40 HLG 500±40 HLG | ±12 HLG | 12 HLG |
| C | 822±30 HLC 590±40 HLC | ±12 HLC | 12 HLC |
材料和硬度值
| 材料 | 硬度单位 | 冲击装置 | ||||
|---|---|---|---|---|---|---|
| D/DC | D+15 | C | G | DL | ||
| 钢材、铸钢 | HRC | 20-68,5 | 19,3-67,9 | 20,0-69,5 | - | 20,7-58,7 |
| HRB | 38,4-99,6 | - | - | 47,7-99,9 | - | |
| HB | 127-651 | 80-638 | 80-683 | 90-646 | 81-646 | |
| HV | 83-976 | 80-937 | 80-996 | - | 80-881 | |
| HS | 32,2-99,5 | 33,3-99,3 | 31,8-102,1 | - | - | |
| 工具钢 | HRC | 20,4-67,1 | 19,8-68,2 | 20,7-68,2 | - | - |
| HV | 80-898 | 80-935 | 100-941 | - | - | |
| 锻打钢 | HB | 143-650 | - | - | - | - |
| 不锈钢 | HRB | 46,5-101,7 | - | - | - | - |
| HB | 85-655 | - | - | - | - | |
| HV | 85-802 | - | - | - | - | |
| 灰口铸铁 | HRB | - | - | - | - | - |
| HB | 93-334 | - | - | 92-326 | - | |
| HV | - | - | - | - | - | |
| 球墨铸铁 | HRC | - | - | - | - | - |
| HB | 131-387 | - | - | 127-364 | - | |
| HV | - | - | - | - | - | |
| 铝合金 | HB | 19-164 | - | 23-210 | 32-168 | - |
| HRB | 23,8-84,6 | - | 22,7-85,0 | 23,8-85,5 | - | |
| 黄铜 | HB | 40-173 | - | - | - | - |
| HRB | 13,5-95,3 | - | - | - | - | |
| 青铜 | HB | 60-290 | - | - | - | - |
| 铜锻造合金 | HB | 45-315 | - | - | - | - |
数值范围对应静态检测方法的应用极限。
技术参数如有变更,恕不另行通知。
| 序号 | 代码 | 型号 | 图示 | 用途 |
|---|---|---|---|---|
| 1 | 03-03,7 | Z10-15 |  | 圆柱外表面测量 R10-R15 |
| 2 | 03-03,8 | Z14,5-30 | 圆柱外表面测量 R14,5-R30 | |
| 3 | 03-03,9 | Z25-50 | 圆柱外表面测量 R25-R50 | |
| 4 | 03-03,10 | HZ11-13 |  | 圆柱内表面测量 R11-R13 |
| 5 | 03-03,11 | HZ12,5-17 | 圆柱内表面测量 R12,5-R17 | |
| 6 | 03-03,12 | HZ16,5-30 | 圆柱内表面测量 R16,5-R30 | |
| 7 | 03-03,13 | K10-15 |  | 球形外表面测量 SR10-SR15 |
| 8 | 03-03,14 | K14,5-30 | 球形外表面测量 SR14,5-SR30 | |
| 9 | 03-03,15 | HK11-13 |  | 球形内表面测量 SR11-SR13 |
| 10 | 03-03,16 | HK12,5-17 | 球形内表面测量 SR12,5-SR17 | |
| 11 | 03-03,17 | HK16,5-30 | 球形内表面测量 SR16,5-SR30 | |
| 12 | 03-03,18 | UN |  | 圆柱外表面测量，曲率半径可调 R10-∞ |
HL 测试块
| 型号 | 尺寸 | 重量 | 数值 |
|---|---|---|---|
| HLD | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (290 - 880) HLD |
| HLC | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (525 - 905) HLC |
| HLDC | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (490 - 830) HLDC |
| HLD+15 | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (481 - 850) HLD+15 |
| HLDL | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (687 - 925) HLDL |
| HLG | Φ: ≥ 119 mm H: ≥ 70 mm | W: ≈ 6200 g | (280 - 680) HLG |
技术参数如有变更，恕不另行通知。
