Intelligentes Tastschnitt-Rauheitsmessgerät mit Smartphone-App

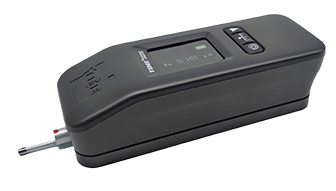

TIME®3226

Das TIME^®3226 ist ein intelligentes Tastschnitt-Rauheitsmessgerät, das in Kombination mit einer Smartphone-App eingesetzt wird und sich für Produktionswerkstätten, Labore, Prüfräume und weitere Umgebungen eignet. Es misst die Oberflächenrauheit unterschiedlichster bearbeiteter Werkstücke, berechnet die entsprechenden Parameter nach den gewählten Messbedingungen und zeigt Messwerte sowie Profilgrafiken übersichtlich auf dem Smartphone an.

Eigenschaften

Intelligentes System aus Smartphone, TIME®3226-Hauptgerät und Taster TIMES201, verbunden per Bluetooth
Echtzeit-Datenübertragung vom Hauptgerät an die Smartphone-App

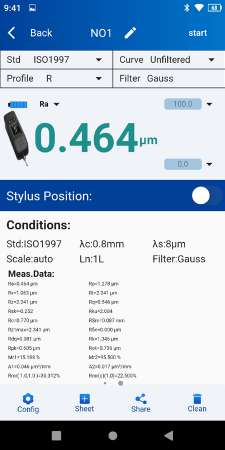

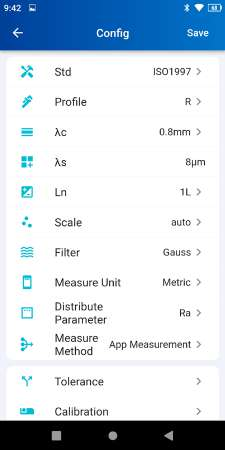

Spezielle Mess-App mit vollständiger Parameter- und Profilanzeige
Fernaktualisierbare Software
Einstellbarer Grenzwertalarm bei Über- bzw. Unterschreitung
Filterung nach Gauß und 2RC
Kompatibel mit den Normen ISO1997, JIS2001 und ANSI
Speicherung, Cloud-Anbindung und Berichterstellung direkt über die App (Fotos, Videos, Standortdaten ergänzbar)
Sprachausgabe-Funktion und automatische Abschaltung
App verfügbar in Chinesisch und Englisch

Messprinzip

Während des Messvorgangs wird der Sensor entlang der Taststrecke linear bewegt. Der Taster folgt dabei dem Profil der Taststrecke und bewegt sich auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, die dann verstärkt, gefiltert und mithilfe eines A/D-Wandlers in digitale Werte umgewandelt werden. Anhand dieser Werte wird mithilfe eines Mikroprozessors eine mathematische Darstellung des Profils erstellt. Basierend auf dieser Darstellung werden dann gemäß den entsprechenden Normen die Ra- und Rz-Messwerte (oder Rq- und Rt-Messwerte) berechnet und per Bluetooth an die Smartphone-App übertragen, wo sie zusammen mit den Profilgrafiken angezeigt werden.

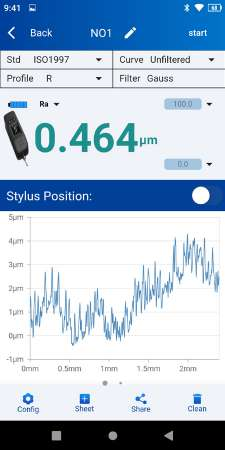

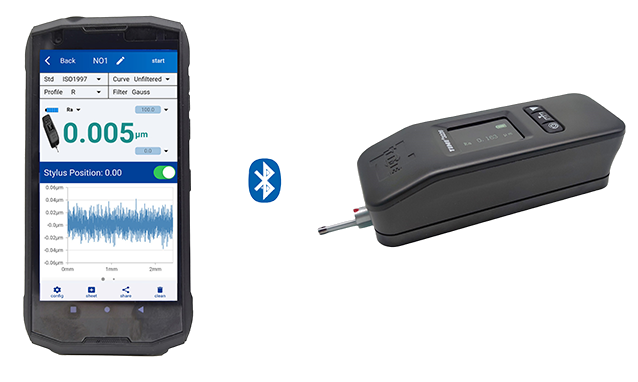

Bedienung des TIME®3226 über die Smartphone-App per Bluetooth

Standard-Lieferumfang

Hauptgerät TIME^®3226
Taster TIMES201
Ra-Prüfnormal
Netzteil
Bedienungsanleitung

Downloads

Datenblatt TIME3226 (PDF)

pdf - 190 KB

Technische Daten

Norm	ISO1997, JIS2001, ANSI
Messbereich	400 µm (±200 µm)
Bewertetes Profil	R (Rauheit), P (Primärprofil)
Messsystem	Metrisch, Zoll
Auflösung	0,001 µm
Taster-Messbereich	±20 µm, ±40 µm, ±80 µm
Grenzwellenlänge (Cutoff)	0,08 / 0,25 / 0,8 / 2,5 mm
Auswertelänge	1–5L (wählbar)
Tastweg	3–7L (wählbar)
Filterung	Gauß, 2RC
Max. Tastweg	17,5 mm
Taster	Standard-Taster TIMES201, induktiv, Diamantspitze Radius 5 µm, Tastwinkel 90°
Toleranz	≤±10 %
Wiederholbarkeit	≤6 %
Stromversorgung	Li-Akku, wiederaufladbar

Zubehör

Für das TIME®3226 sind folgende optionale Taster (Pickups) erhältlich:

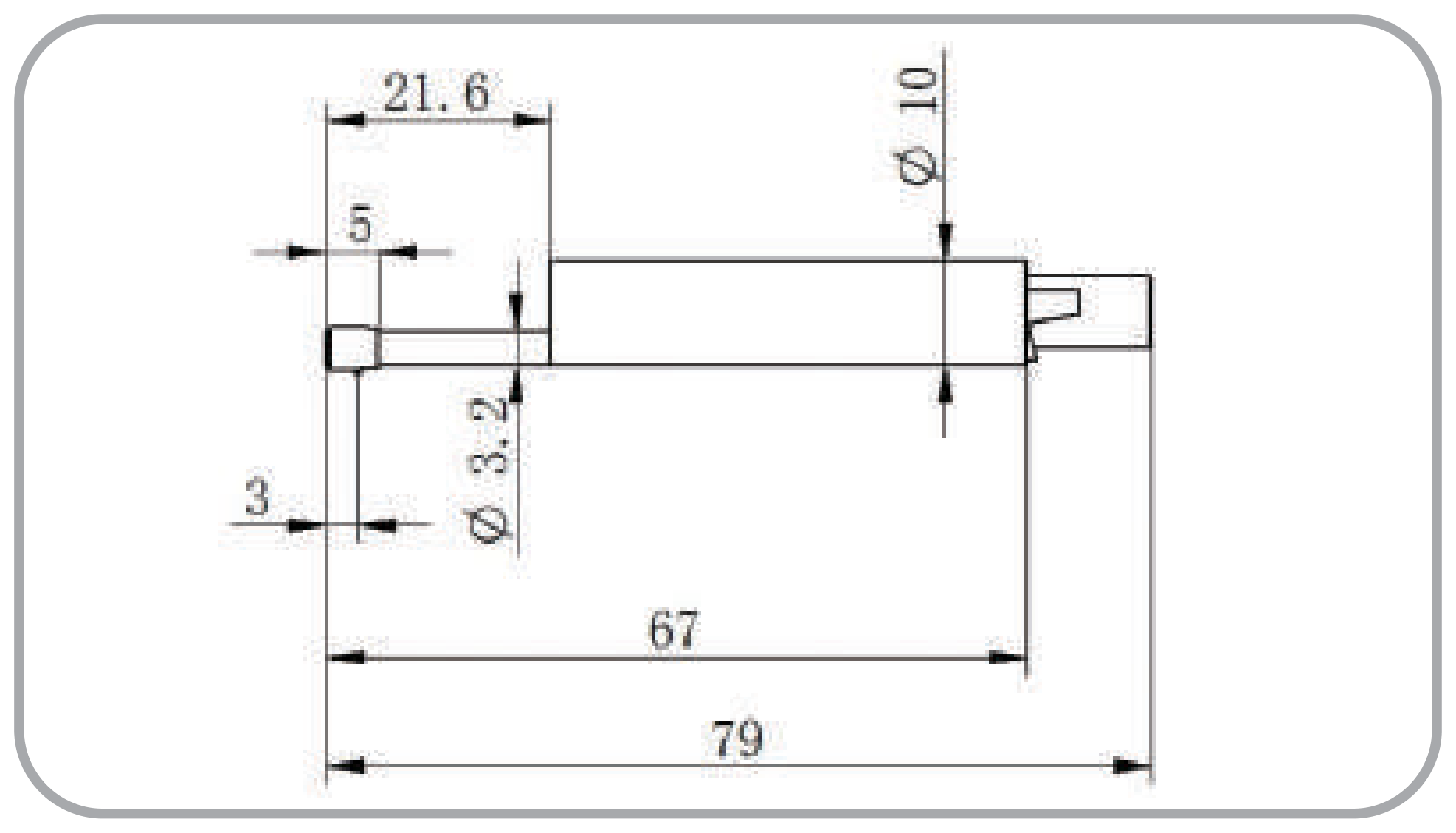

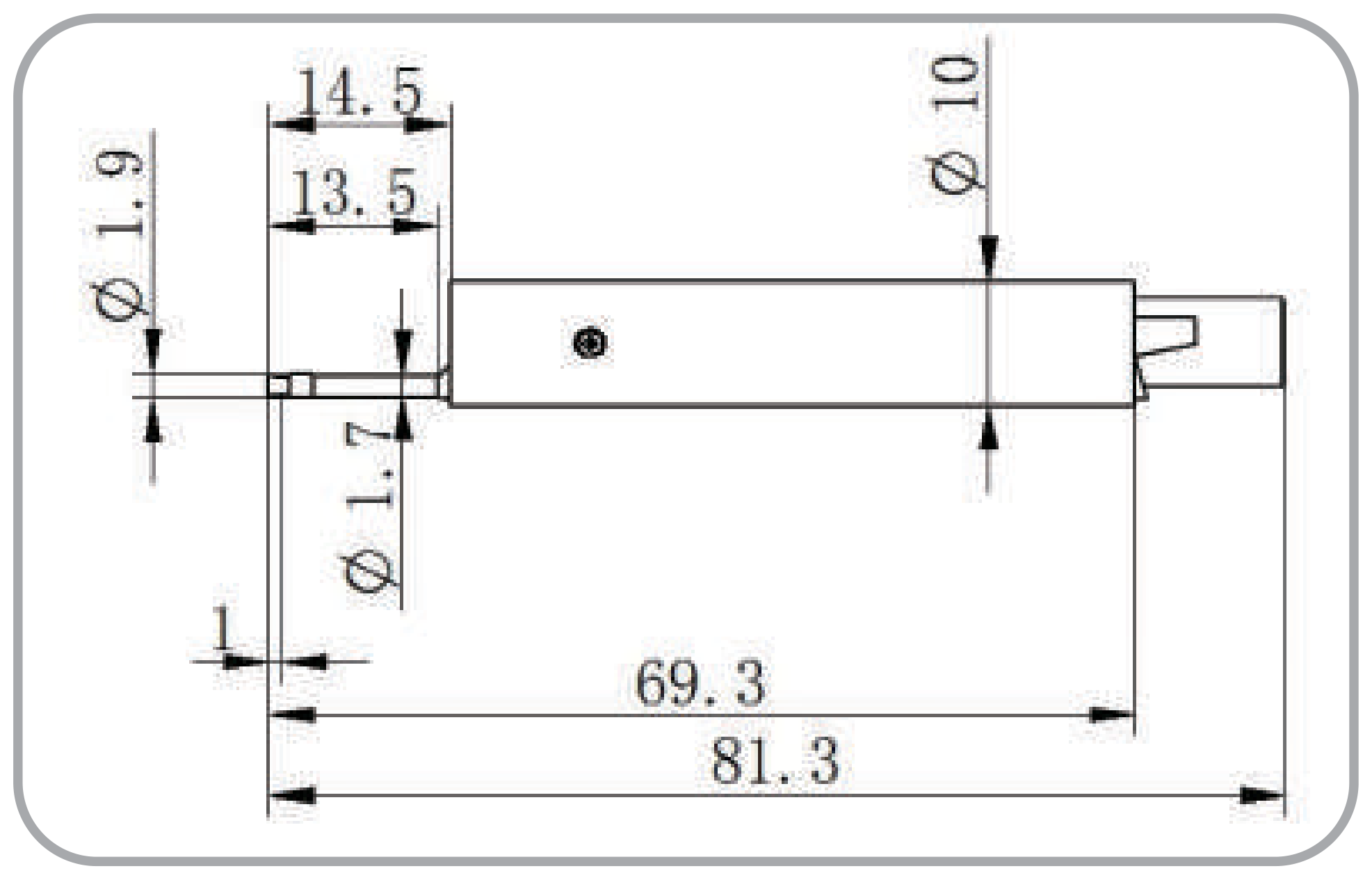

TIME S201 – Standard-Taster	TIME S211 – Taster für kleine Bohrungen

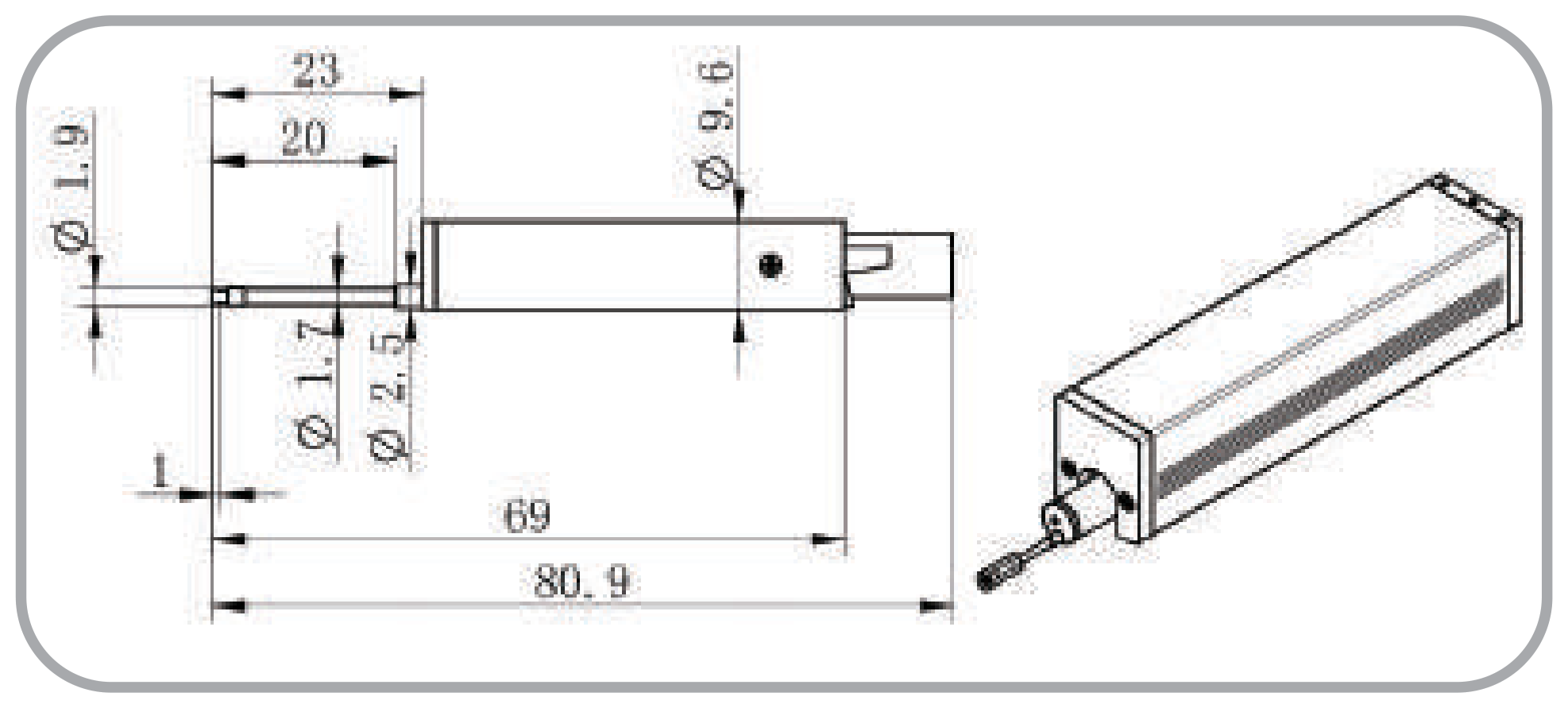

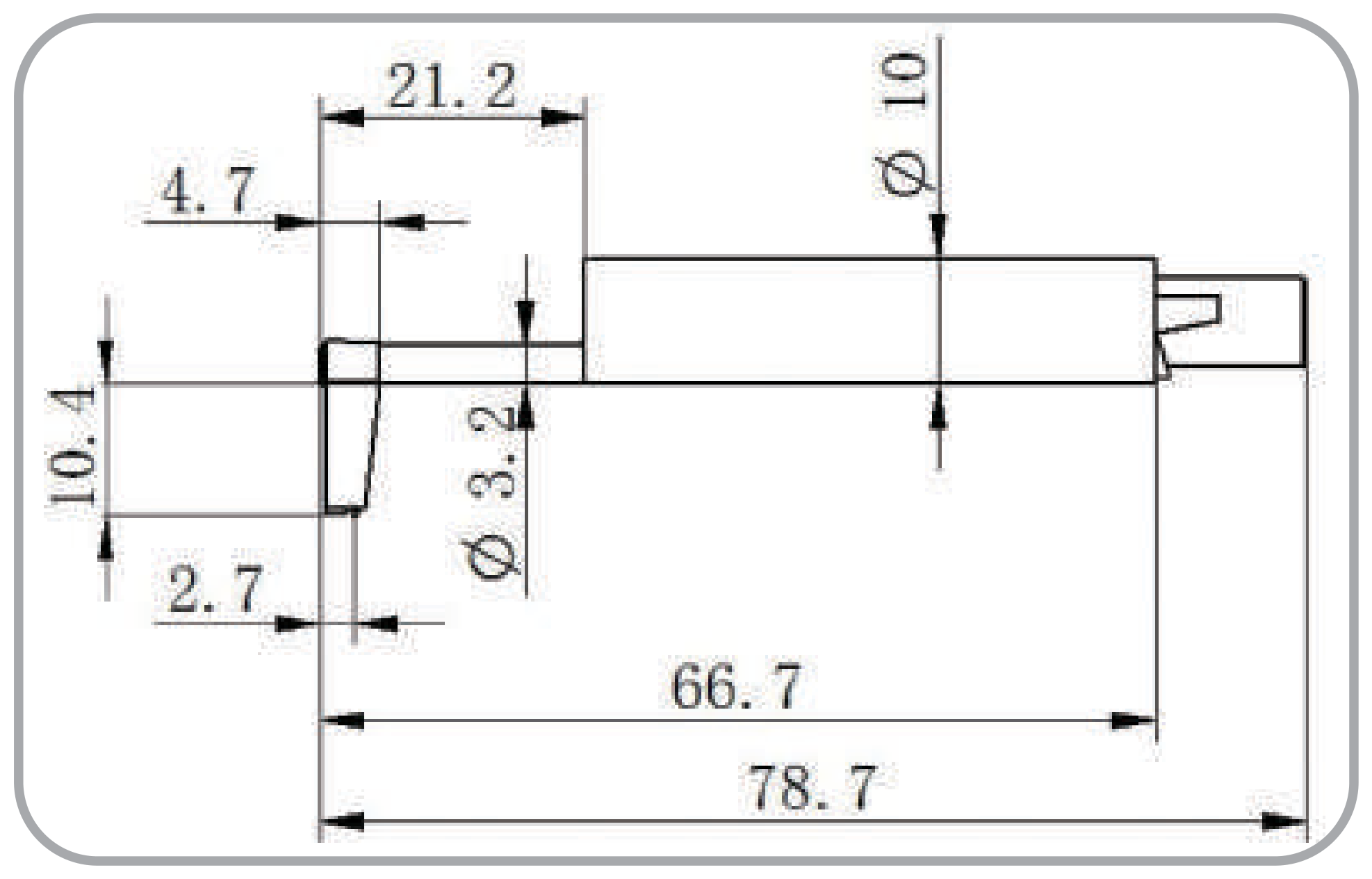

TIME S212 – Taster für tiefe Nuten	TIME S213 – Taster für tiefe Bohrungen

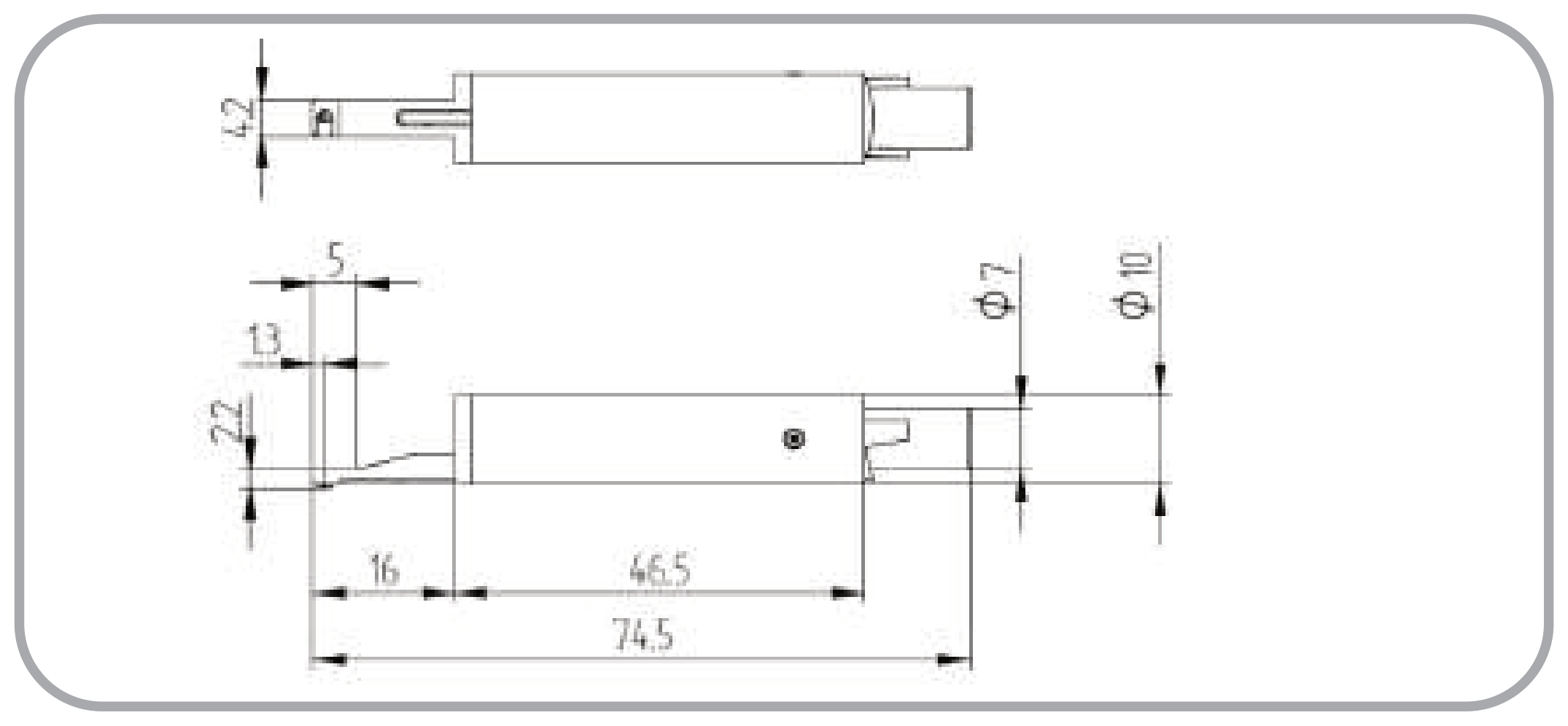

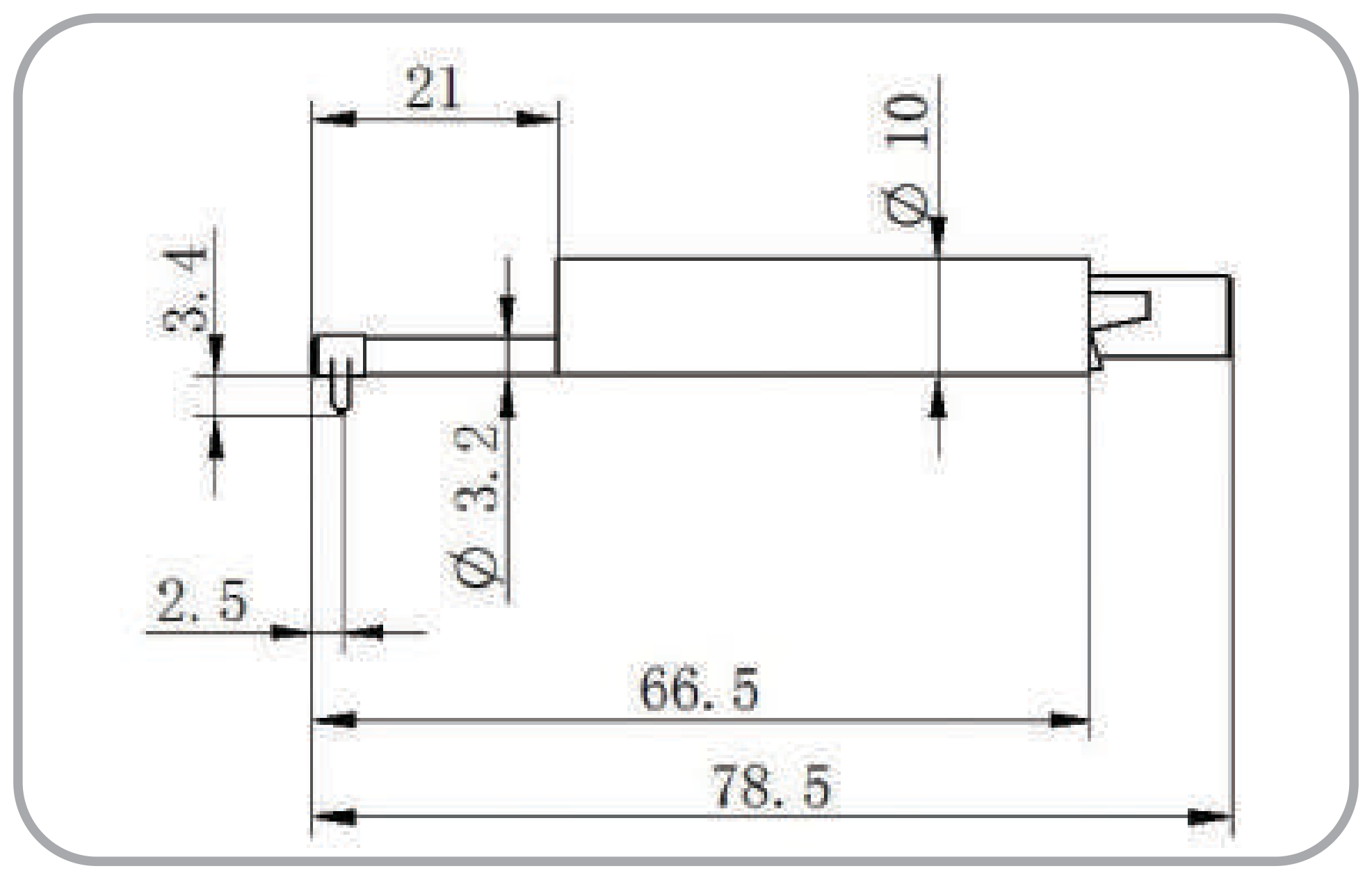

TIME S214 – Taster für gekrümmte Oberflächen	TIME S215 – Taster für Zahnflanken

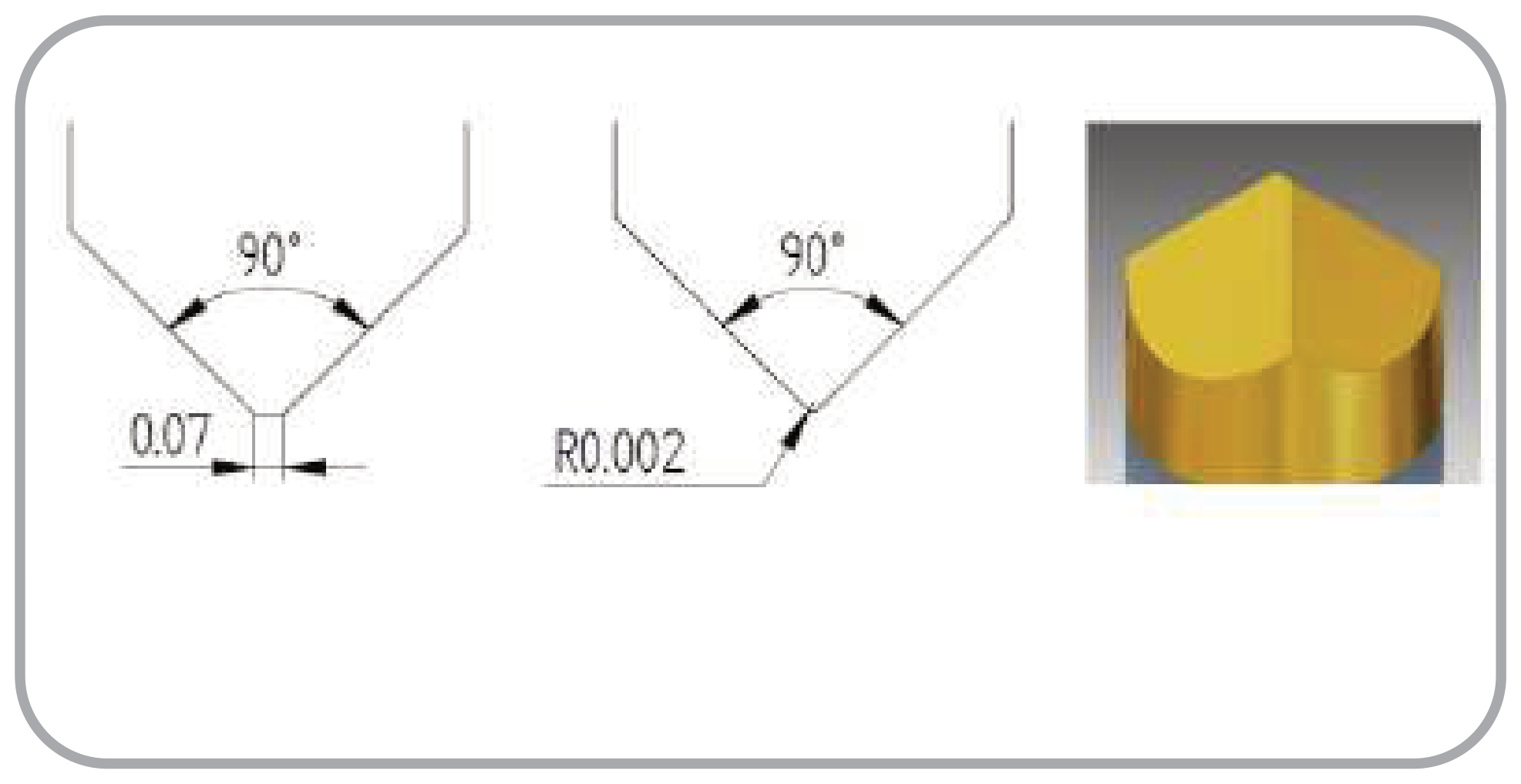

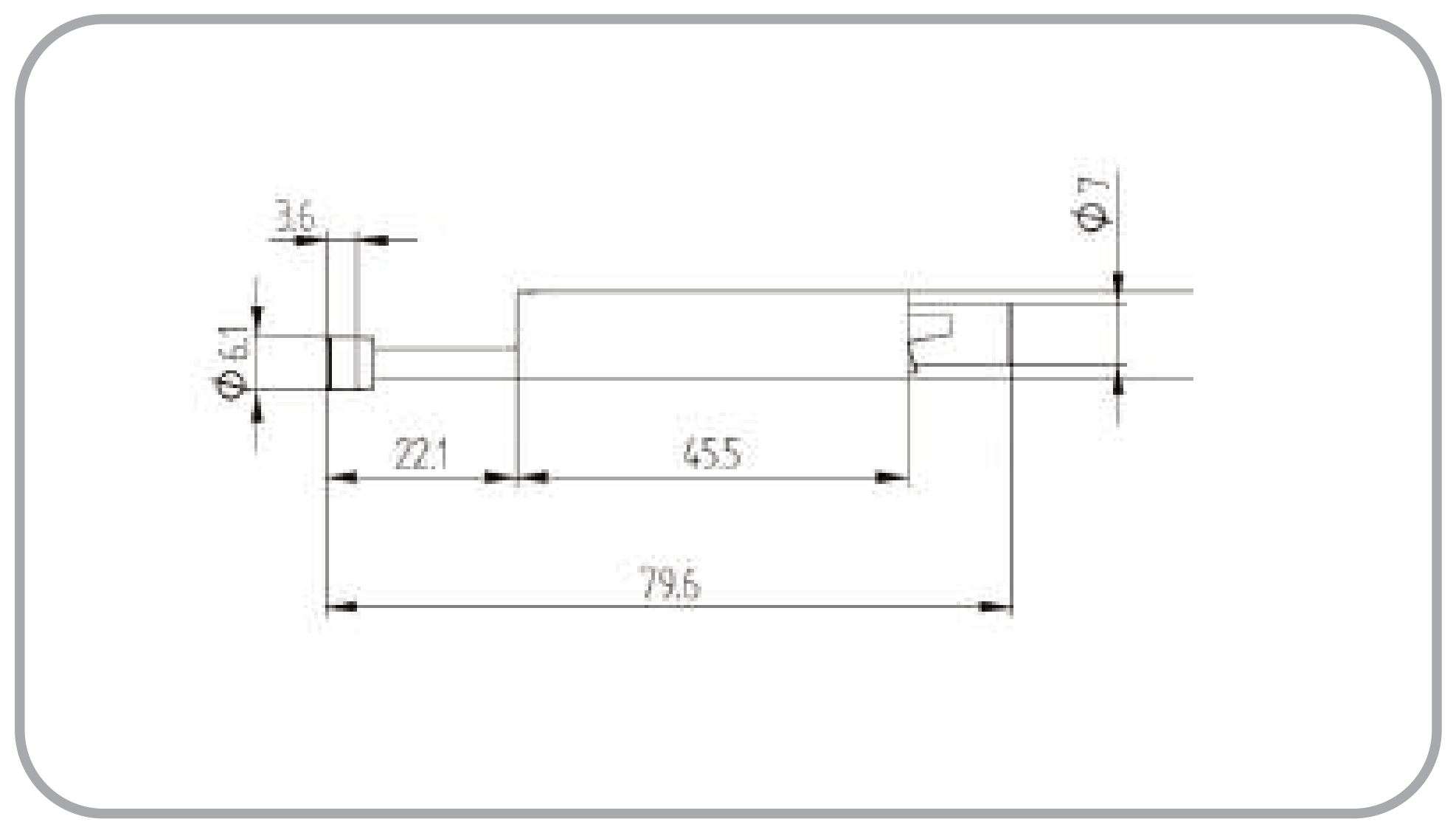

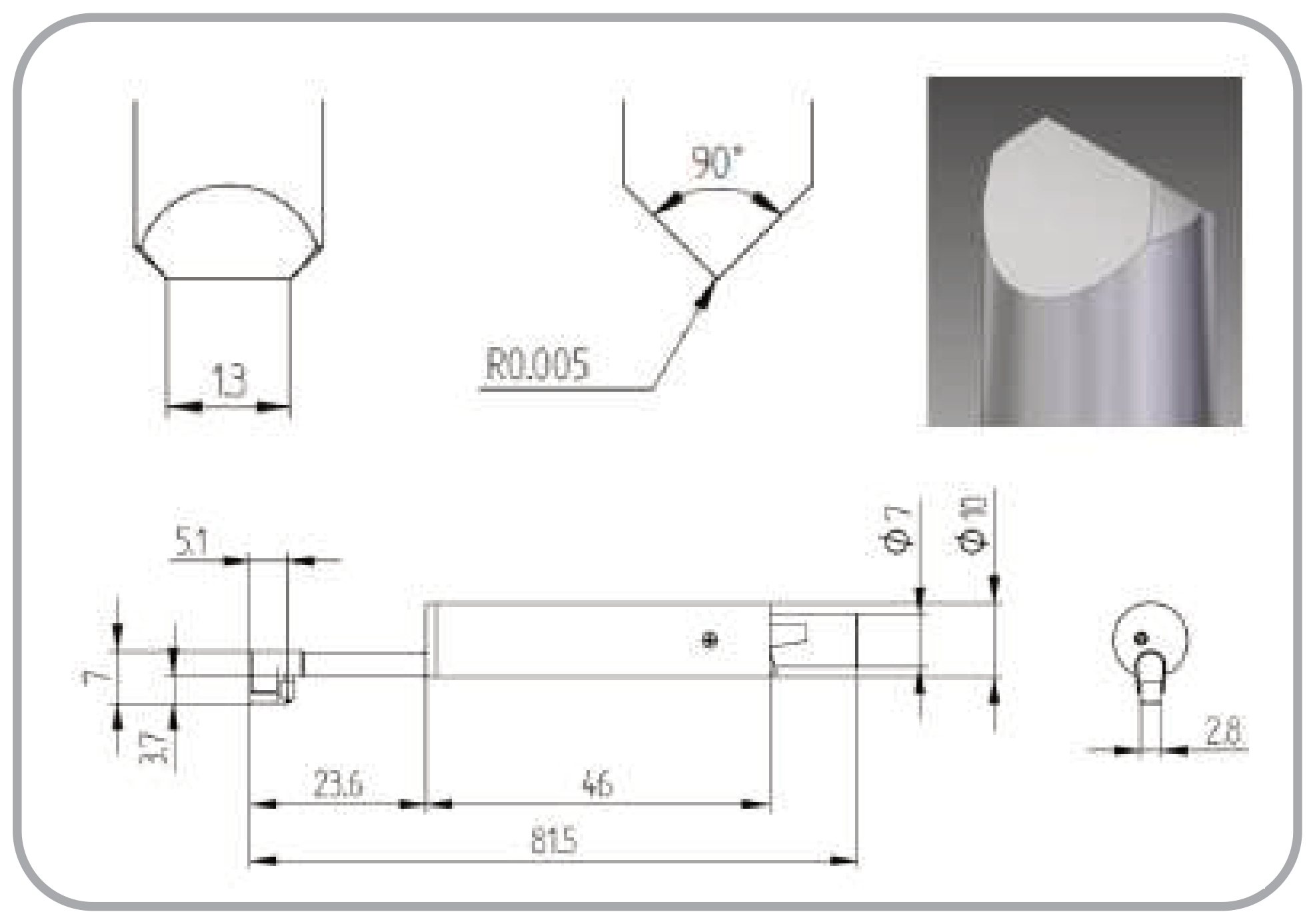

TIME S216 – Taster für Rohre	TIME S217 – Taster für Pulvermetallurgie

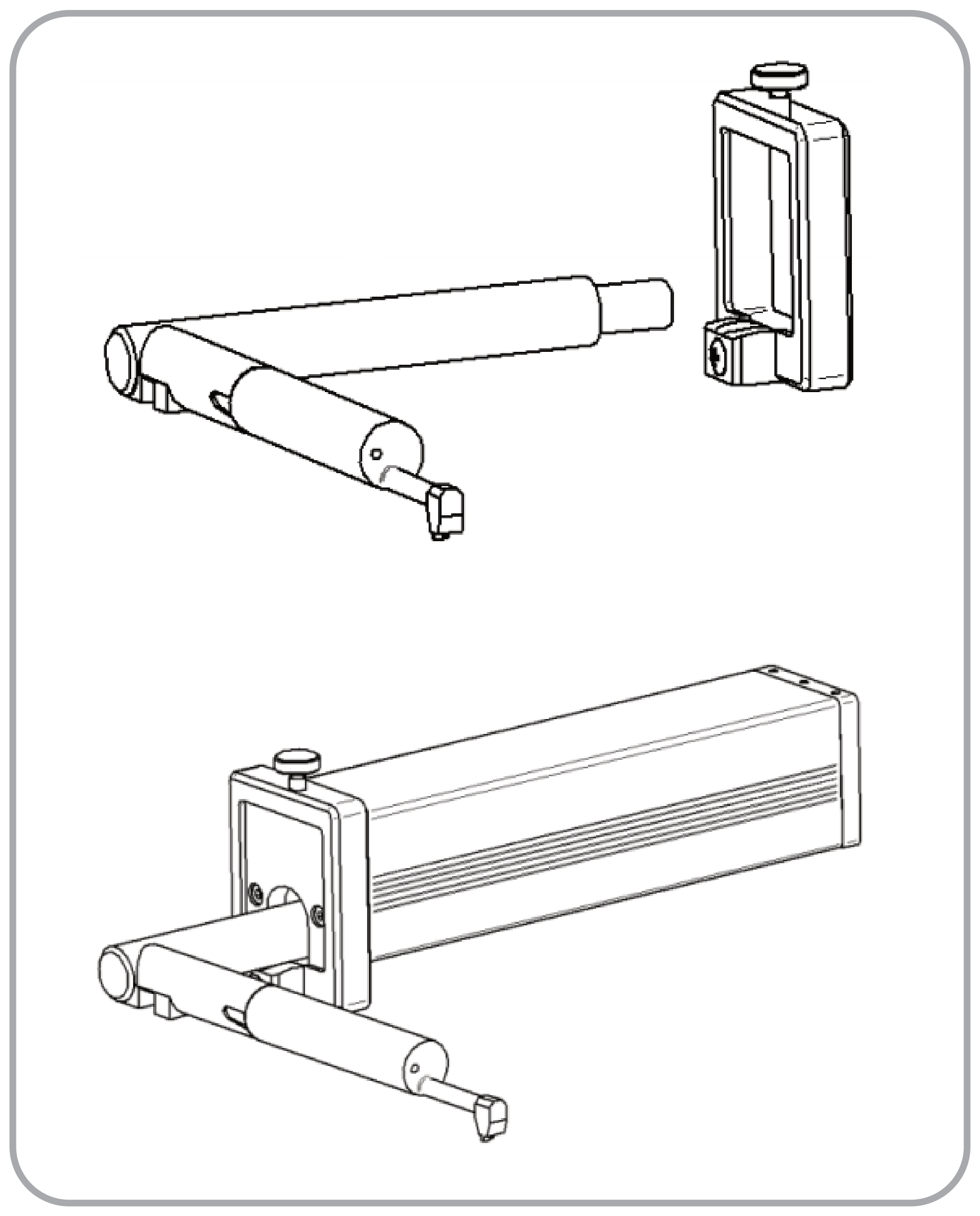

TIME S218 – Taster für Schneidklingen	TIME S219 – Rechtwinkel-Messwerkzeug

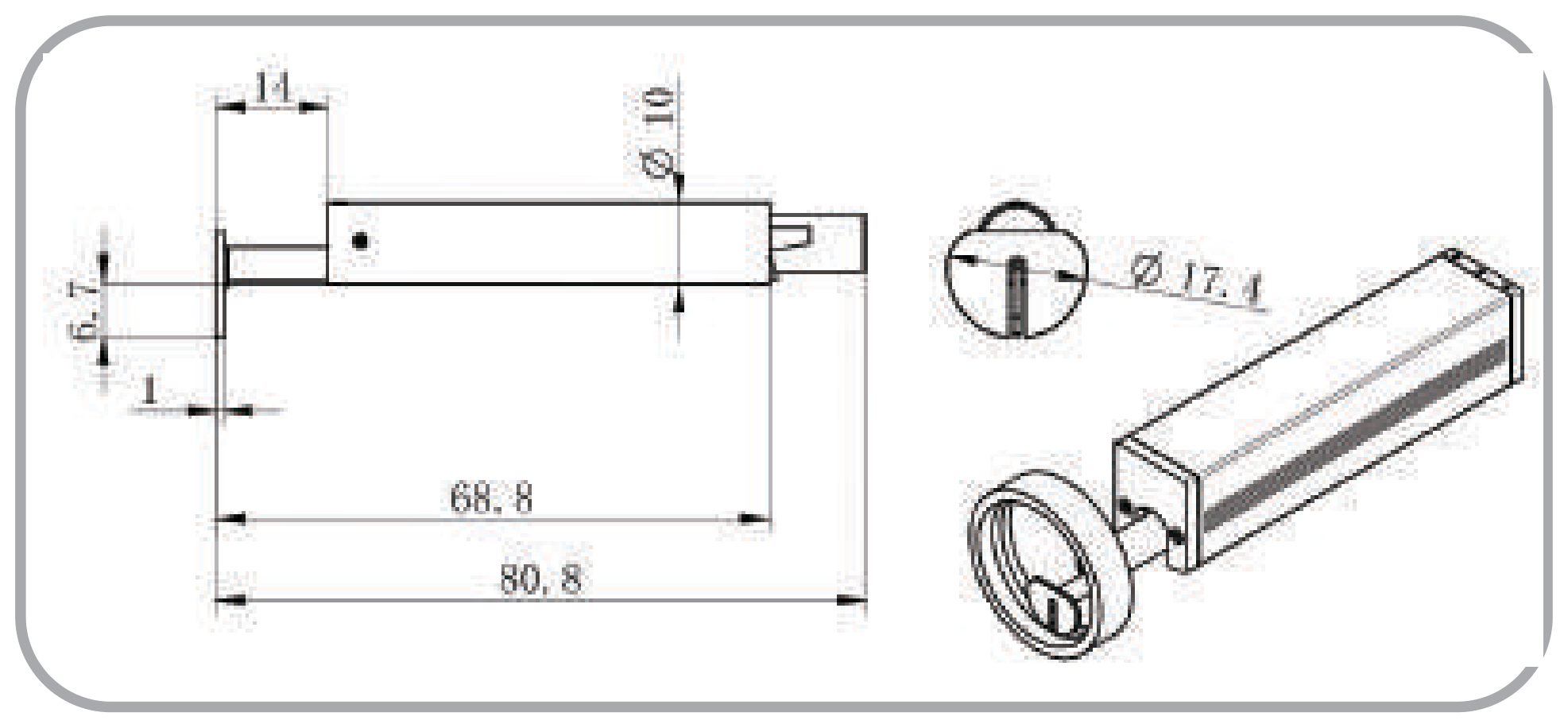

TIME S220 – „O"-Taster
