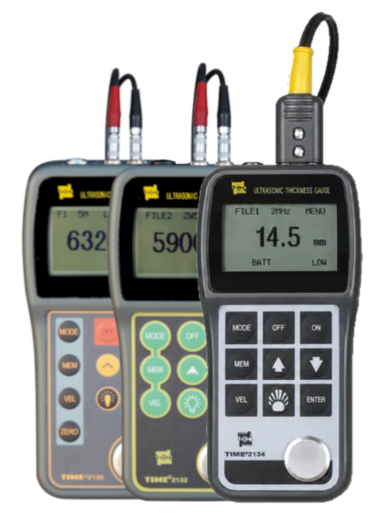

TIME®2130/2132/2134: Ultraschall-Wanddickenmessgeräte für Stahl, hohe Temperaturen und Gusseisen
TIME®2130/2132/2134

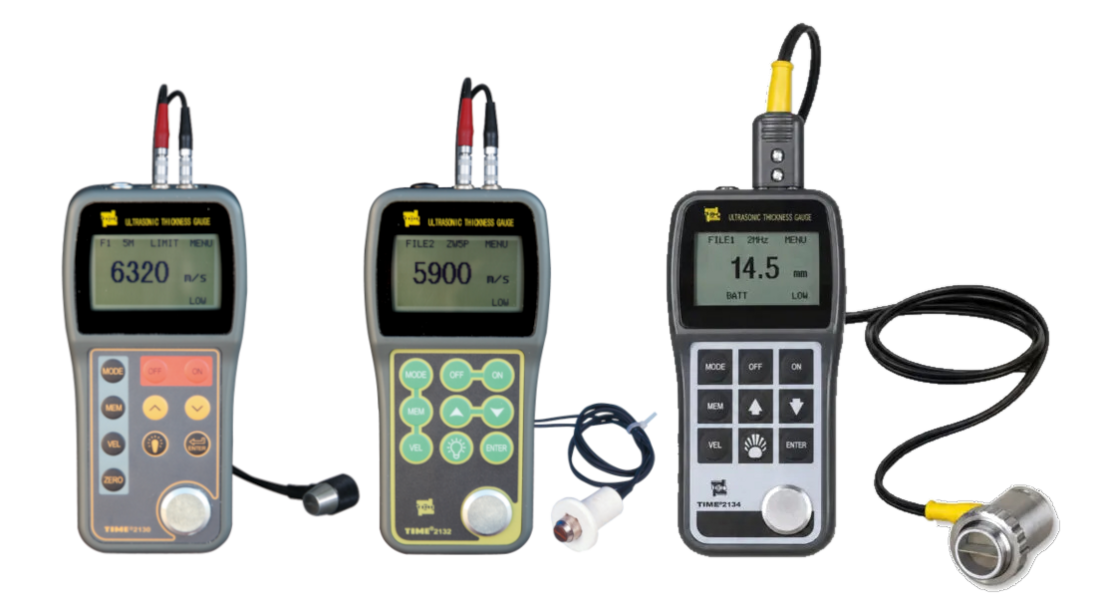

Die TIME®2130, TIME®2132 und TIME®2134 von Beijing Time High Technology Ltd. sind digitale Ultraschall-Wanddickenmessgeräte für die zerstörungsfreie Wanddickenmessung an Metallbauteilen. Alle drei Modelle besitzen eine RS232-Schnittstelle zum Anschluss von Drucker TA230 und PC (Software optional).
Die TIME®2130 arbeitet mit dem Standard-Prüfkopf 5PΦ10/90°, die TIME®2132 ist mit dem Prüfkopf ZW5P für Messungen an heißen Oberflächen bis 300 °C ausgelegt und die TIME®2134 mit dem Prüfkopf TSTU32 für Gusseisen.
Eigenschaften des TIME®2130/2132/2134
- RS232-Schnittstelle zum Anschluss von Drucker TA230 und PC mit optionaler Software
- TIME®2132: hochtemperaturfest bis 300 °C
- TIME®2134: mit Prüfkopf TSTU32 für Gusseisen
- Freie Umschaltung zwischen metrischen und imperialen Einheiten
- Automatischer Nullpunktabgleich: korrigiert Systemfehler automatisch
- Verstärkungseinstellung, Batteriewarnung und automatische Abschaltung
- Speicher für 500 Messwerte und 5 Schallgeschwindigkeiten (speichern, löschen, abrufen)
- Großes LCD mit Hintergrundbeleuchtung und einstellbarem Kontrast
- Zwei Anzeigemodi: aktuelle Dicke oder Minimaldicke
- Zwei-Punkt-Kalibrierung für hohe Genauigkeit
- Voreinstellbare Ober-/Untergrenzen mit akustischem Alarm
- Auflösung 0,01 mm und 0,1 mm wählbar
Anwendungen des TIME®2130/2132/2134
Durch den Einsatz von Wanddickenmessgeräten können Materialien welche Korrosion oder Erosion ausgesetzt sind kontrollieret werden und somit kann die sichere Nutzung, beispielsweise eines Druckbehälters, gewährleistet werden.
Standard-Lieferumfang
- Hauptgerät
- Prüfkopf 5PΦ10/90° (TIME®2130)
- Prüfkopf ZW5P (TIME®2132)
- Prüfkopf TSTU32 (TIME®2134)
- Koppelmittel
- Schutzhülle für Hauptgerät
- TIME-Zertifikat
- Garantiekarte
- Bedienungsanleitung
Sonderzubehör
- Weitere Prüfköpfe
- Drucker TA230 mit Kabel
- Software Dataview
Downloads
Datenblatt TIME®2130/2132/2134 (PDF)
pdf - 169 KB
Technische Daten
| Parameter | TIME®2130 | TIME®2132 | TIME®2134 |
|---|---|---|---|
| Messbereich | 0,75 – 300,00 mm (Stahl), prüfkopfabhängig | 1,2 – 225,0 mm (Stahl) 5,0 – 80,0 mm (Stahl, Hochtemperatur) | 1,2 – 300,00 mm 5,0 – 40,0 mm (Gusseisen) |
| Messgenauigkeit | ±(1 % H + 0,1) mm (H = Werkstückdicke) | ||
| Untergrenze bei Stahlrohren | Ø 20 mm × 3,0 mm | ||
| Anzeigeauflösung | 0,1 mm / 0,01 mm | 0,1 mm | 0,1 mm |
| Schallgeschwindigkeit | 1.000 – 9.999 m/s | ||
| Stromversorgung | 2 × AA-Batterien 1,5 V | ||
| Batterielaufzeit | 100 Stunden (ohne Hintergrundbeleuchtung) | ||
| Einheiten | mm / Zoll | ||
| Betriebstemperatur | -10 – +60 °C | -10 – +300 °C | -10 – +60 °C |
| Abmessungen | 152 × 74 × 35 mm | ||
| Gewicht | 370 g | ||
Schallgeschwindigkeiten verschiedender Materialien
| Material | V (in/µs) | V (m/s) |
|---|---|---|
| Aluminium; gewalzt | 0,2530 | 6420 |
| Aluminium; 6061-T6 | 0,2510 | 6383 |
| Beryllium | 0,5073 | 12890 |
| Messing, 70 CU, 30 Zn | 0,1850 | 4700 |
| Kupfer; gewalzt | 0,1972 | 5010 |
| Duraluminium | 0,2487 | 6320 |
| Eisen | 0,2345 | 5960 |
| Blei; gewalzt | 0,0771 | 1960 |
| Magnesium; gezogen/geglüht | 0,2270 | 5770 |
| Molybdän | 0,2470 | 6250 |
| Monel | 0,2105 | 5350 |
| Nickel | 0,2377 | 6040 |
| Stahl; normal | 0,2331 | 5920 |
| Stahl; leicht legiert | 0,2259 | 5734 |
| Nichtrost. Stahl | 0,2278 | 5790 |
| Titan | 0,2402 | 6100 |
| Wolfram, gezogen | 0,2129 | 5410 |
| Uran | 0,1330 | 3370 |
| Zink; gewalzt | 0,1657 | 4210 |
| Zink; gespritzt | 0,1756 | 4460 |
| Aluminium, AL203 99,5% | 0,4013 | 10190 |
| Quarzglas | 0,2349 | 5968 |
| Geschmolzen | 0,2335 | 5932 |
| Pyrex Glas | 0,2220 | 5640 |
| Lucite | 0,1055 | 2680 |
| Plexiglas | 0,1077 | 2735 |
| Nylon | 0,1031 | 2620 |
| Polyethylene | 0,0705 | 1950 |
| Polystyrole | 0,0925 | 2350 |
| Silicon-Gummi | 0,0373 | 948 |
| Wasser | 0,0590 | 1490 |
Übersicht der kompatiblen Prüfköpfe für die Ultraschall-Wanddickenmessgeräte TIME®2130/2132/2134
| Prüfkopf-Typ | Standardlieferung bei | Messbereich | Bemerkung |
|---|---|---|---|
| 5PΦ10/90° | TIME®2130 | 0,75 – 300,00 mm (Stahl), prüfkopfabhängig | Standard-Prüfkopf für allgemeine Anwendungen |
| ZW5P | TIME®2132 | 5,0 – 80,0 mm (Stahl, Hochtemperatur) | Hochtemperatur-Prüfkopf bis 300 °C |
| TSTU32 | TIME®2134 | 5,0 – 40,0 mm (Gusseisen) | Prüfkopf für Gusseisen |
Einsatzgebiete des TIME®2130/2132/2134
- Stahlplatten
- Blech
- Veredelungsteile
- Rohre
- Druckbehälter
- Beispielsweise in der Petroleum-, Chemie-, Metall-, Schiff-, Raum- und Luftfahrtindustrie
