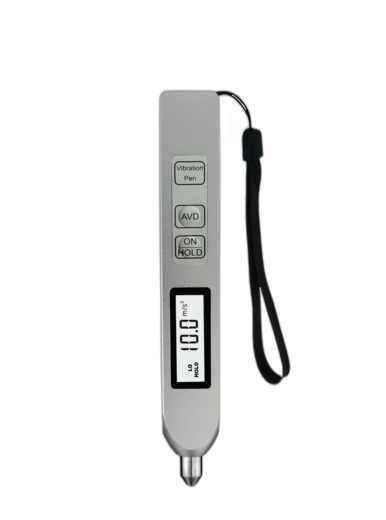

SaluTron Vibro 260
Das SaluTron Vibro 260 ist ein vielseitiges Vibrationsmessgerät, das Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg erfasst. Damit deckt es das gesamte Spektrum von der niederfrequenten Unwucht bis zum hochfrequenten Wälzlager- und Verzahnungsschaden ab. Die Messspitze wird von Hand fest an das Maschinengehäuse gedrückt; je nach gewählter Kenngröße steht der Messwert nach wenigen Sekunden zur Verfügung – für die vollständige Beurteilung des Maschinenzustands an Motoren, Ventilatoren, Pumpen, Kompressoren und Werkzeugmaschinen.
Eigenschaften
- Kompakte, leichte Bauform für die einhändige Messung direkt an der Maschine
- Piezoelektrischer Beschleunigungsaufnehmer mit fester Messspitze
- Erfasst alle drei Schwingungskenngrößen: Beschleunigung (Peak), Geschwindigkeit (RMS) und Weg (Spitze‑Spitze)
- Beschleunigung in zwei Frequenzbereichen (10 Hz – 1 kHz und 1 – 15 kHz) zur Früherkennung von Lager- und Zahnradschäden
- Bewertungsgrundlage für die Schwinggeschwindigkeit nach ISO 10816 / ISO 20816
- Gut ablesbares 3½-stelliges LC-Display
- 15 Sekunden Haltefunktion des Messwerts, danach automatische Abschaltung
- Batteriebetrieb (2 × LR44 / SR44), ca. 10 h Dauerbetrieb
- Zur Beurteilung von Unwucht, Fluchtungsfehlern sowie Lager- und Zahnradschäden
Messprinzip
Das SaluTron Vibro 260 arbeitet mit einem piezoelektrischen Beschleunigungsaufnehmer. Die Messspitze wird von Hand fest an das nicht rotierende Maschinengehäuse gedrückt – möglichst nah am Lager und in Richtung der zu erwartenden Schwingung (radial oder axial). Der Aufnehmer wandelt die Schwingung in ein elektrisches Signal, das im Gerät gefiltert und – je nach gewählter Kenngröße – als Beschleunigung, Geschwindigkeit oder Weg angezeigt wird.
Welche Kenngröße die beste Aussage liefert, hängt von der Drehzahl und dem zu erwartenden Schadensbild ab: Der Schwingweg ist im niederfrequenten Bereich zur Beurteilung von Unwucht aussagekräftig, die Schwinggeschwindigkeit ist die zentrale Größe für den allgemeinen Laufzustand, und die Schwingbeschleunigung reagiert besonders empfindlich auf beginnende Wälzlager- und Verzahnungsschäden. Der Messwert wird nach der Messung 15 Sekunden lang festgehalten; anschließend schaltet sich das Gerät automatisch ab. Für eine belastbare Zustandsbeurteilung sollten die Messungen regelmäßig an denselben, markierten Messpunkten und bei vergleichbarem Betriebszustand durchgeführt werden.
Standard-Lieferumfang
- Messgerät SaluTron Vibro 260
- Schraubendreher
- 2 Batterien (LR44 / SR44)
- Aufbewahrungsbox
- Dokumentation
Technische Daten
| Messgrößen | Schwingbeschleunigung, Schwinggeschwindigkeit, Schwingweg |
| Messbereich Beschleunigung | 0,1 – 199,9 m/s² (Peak) |
| Messbereich Geschwindigkeit | 0,001 – 199,9 mm/s (RMS) |
| Messbereich Weg | 0,001 – 1,999 mm (Spitze-Spitze) |
| Frequenzbereich Beschleunigung | 10 Hz – 1 kHz (LO), 1 kHz – 15 kHz (HI) |
| Frequenzbereich Geschwindigkeit | 10 Hz – 1 kHz |
| Frequenzbereich Weg | 10 Hz – 500 Hz |
| Genauigkeit | ±5 % ±2 Digit |
| Anzeige | 3½-stelliges LC-Display |
| Messwert-Haltezeit | 15 s, danach automatische Abschaltung |
| Stromversorgung | 2 Knopfzellen LR44 / SR44, ca. 10 h Dauerbetrieb |
| Betriebstemperatur | 0 °C – 40 °C, rel. Luftfeuchte < 85 % |
| Abmessungen / Gewicht | 150 × 22 × 16 mm / 165 g |
Technische Änderungen vorbehalten.
Einsatzgebiete
- Instandhaltung und vorbeugende Wartung an Elektromotoren, Ventilatoren, Pumpen, Kompressoren und Getrieben
- Schnelle Kontrolle von Unwucht, Fluchtungsfehlern sowie Lager- und Zahnradschäden
- Abnahme- und Funktionsprüfung in Produktion, Werkstatt und Service
- Überwachung von Werkzeugmaschinen und Antrieben
