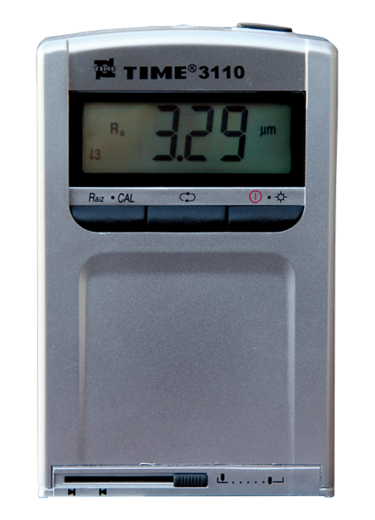

TR110/TIME3110
Der tragbare Rauheitstester TR110/TIME3110 ist ein Messgerät, das hochpräzise Messungen, einen breiten Messbereich und eine hervorragende Leistung bietet. Das Gerät eignet sich ideal für die Messung von Rauheit auf metallischen und nichtmetallischen Oberflächen. Aufgrund seiner handlichen Größe kann es problemlos direkt vor Ort in Fertigungsprozessen eingesetzt werden.
Eigenschaften
- Tastsystem: piezoelektrischer Sensor mit hoher Messgenauigkeit
- Einstellung der zu messenden Parametern Ra oder Rz und der Messlänge
- mit V-Nut für Oberflächen ab Ø 40 mm
- Kalibrierung einfach über die Tastatur
- Displaybeleuchtung
- Batteriestandwarnanzeige mit akustischem Alarm
- Messungen möglich während des Ladevorgangs
- nach 90 Sekunden Auto-Off / Standby-Modus
- Integrierter Schieber zum Schutz der Tastspitze
Messprinzip
Während des Messvorgangs wird der Sensor entlang der Taststrecke linear bewegt. Der Taster folgt dabei dem Profil der Taststrecke und bewegt sich auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, die dann verstärkt, gefiltert und mithilfe eines A/D-Wandlers in digitale Werte umgewandelt werden. Anhand dieser Werte wird mithilfe eines Mikroprozessors eine mathematische Darstellung des Profils erstellt. Basierend auf dieser Darstellung werden dann gemäß den entsprechenden Normen die Ra- und Rz-Messwerte (oder Rq- und Rt-Messwerte) berechnet und auf dem Display angezeigt.
Standard-Lieferumfang
- Gerät TR110/TIME3110 mit integriertem Mikrotaster
- Rauigkeitsstandard
- Akkuladegerät
- Service-Koffer
- Bedienungsanleitung
Downloads
pdf - 81 KB
pdf - 5 MB
Technische Daten
| Rauheitsparameter | Ra und Rz |
| Einheit | µm/inch umschaltbar |
| Messbereich | Ra: 0,05 - 15,0 µm Rz: 0,1 - 50 µm |
| Grenzwellenlänge (Cut-OFF) | 0,25 mm / 0,8 mm / 2,50 mm |
| Filter | 2 CR |
| Kalibrierung | Mit CAL-Funktion (über die Tastatur) |
| Min. Durchmesser zylindrischer Teile | ab 40 mm Ø ( V-Nut ) |
| Taststrecke | 6 mm |
| Tastgeschwindigkeit | 1,0 mm / Sek. |
| Genauigkeit | nach ISO Klasse 3 |
| Messprinzip | Tastsystem, piezoelektrisch |
| Tastspitze | Diamant, Radius 5 mm |
| Arbeitstemperatur | 0°C - 40°C |
| Spannungsversorgung | 3,0V / Li-Ion Batterien / Batteriestatusanzeige |
| Ladegerät | 9V DC |
| Abmessungen | 110 mm x 70 mm x 24 mm |
| Gewicht | 200 g |
Alle SaluTron® Messgeräte entsprechen nationalen (DIN) und internationalen (ISO, BS, ASTM) Normen und sie besitzen das CE-Zeichen.
Technische Änderungen vorbehalten.
Einsatzgebiete der Rauheitsmessgeräte
- Automobilindustrie
- Luft- und Raumfahrt
- Maschinenbau
- Medizintechnik
- Elektronikindustrie
