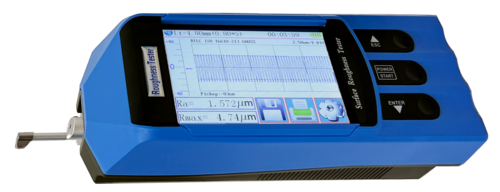

SRTPro Plus: Professionelles Rauheitsmessgerät mit verschiedenen Tastern für unterschiedliche Anwendungen zur Messung von bis zu 11 Rauheitsparametern
SRTPro Plus
Der Split-TYPE-Rauheitsprüfer SRTPro Plus ist ein hochpräzises Instrument zur Messung der Oberflächenrauheit. Er eignet sich zur Bestimmung der Rauheit einer Vielzahl von bearbeiteten Teilen, darunter flache, geneigte und äußere zylindrische Oberflächen sowie gekrümmte Flächen, kleine Löcher und Rillen.
Die verschiedenen Taster sind sowohl für Metall- als auch für Nichtmetallteile geeignet, insbesondere für bearbeitete Teile in der Fertigungsindustrie. Er wird häufig zur Messung der Rauheit von kleinen Werkstücken und zur Vor-Ort-Inspektion großer Werkstücke eingesetzt. Dieses Gerät ist ideal für Tests, Qualitätskontrollen und Ausgangsprüfungen in verschiedenen Abteilungen.
Eigenschaften des SRTPro Plus

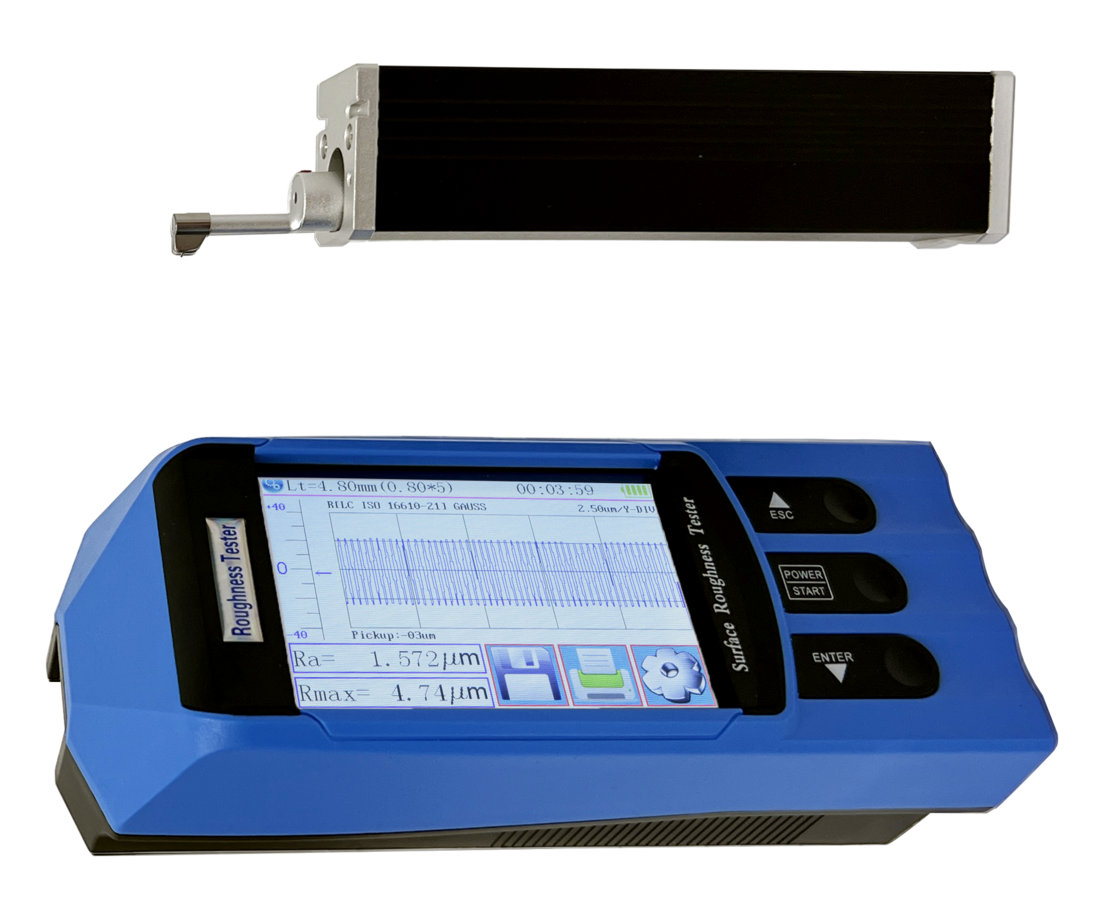

- Messart: Die Messeinheit kann entweder direkt in das Hauptgerät integriert oder mit einem Verbindungskabel separat betrieben werden.
- Messbereich:
- Y-Achse: 320 μm (−160 μm bis +160 μm)
- X-Achse: 17,5 mm - Datenspeicher: Kapazität für 100 Messungen.
- Anzeige: Großes, gut ablesbares 3,5-Zoll-TFT-Display (480 × 320 Pixel) mit weitem Blickwinkel. Anzeige zahlreicher Informationen wie Batteriestatus, Gerätestatus, Stylusposition, Messeinstellungen usw.
- Schnittstellen: Bluetooth-Verbindung zu Druckern oder Android-Geräten. PC-Software für die Übertragung der Messdaten auf PC oder Laptop über das mitgelieferte Kabel.
- Echtzeit-Wellenform: Synchronisierte Anzeige der Messkurve während der Erfassung.
- Standard-Sensor: Achsentypsensor – geeignet für ca. 90 % aller Anwendungen.
- Prozessor: DSP-Chip mit hoher Verarbeitungsgeschwindigkeit und niedrigem Stromverbrauch.
- Optionales Zubehör: Gebogener Sensor, Sensor für sehr kleine Löcher, Messständer, Verlängerungsstange, Drucker usw.
Messprinzip des SRTPro Plus
Während des Messvorgangs wird der Sensor entlang der Taststrecke linear bewegt. Der Taster folgt dabei dem Profil der Taststrecke und bewegt sich auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, die dann verstärkt, gefiltert und mithilfe eines A/D-Wandlers in digitale Werte umgewandelt werden. Anhand dieser Werte wird mithilfe eines Mikroprozessors eine mathematische Darstellung des Profils erstellt. Basierend auf dieser Darstellung werden dann gemäß den entsprechenden Normen die Ra- und Rz-Messwerte (oder Rq- und Rt-Messwerte) berechnet und auf dem Display angezeigt.
Standard-Lieferumfang
- Gerät SRTPro Plus
- Standard Achsentyptaster
- Rauheitsstandard Ra
- 4-Fuß-Höhenadapter
- 1-m-Verlängerungskabel für externen Betrieb
- Touchpen
- Ladegerät
- Datenkabel und Software
- Bedienungsanleitung
- Koffer
Sonderzubehör
- Zusätzliche Taster für spezielle Anwendungen
- Tragbarer Bluetooth-Drucker
- Messstativ
Downloads
Technische Daten
| Rauheitsparameter | Ra, Rz, Rq, Rt, Rc, Rp, Rv, R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2 µm/µinch umschaltbar | |
| Messbereich | Ra, Rq: 0,005 - 32 µm Rz, R3z, Ry, Rt, Rp, Rv: 0,02 - 320 µm Rs, Rsm: 0,02 - 1.000 µm Rsk, Rmr: 0 - 100 % | |
| Auflösung (je nach Messbereich) | 0,002 µm (Bereich ±20 µm) 0,004 µm (Bereich ±40 µm) 0,008 µm (Bereich ±80 µm) 0,02 µm (Bereich ±160 µm) | |
| Messbereich Y-Achse (vertikal) | 320 µm (−160 µm bis +160 µm) | |
| Messbereich X-Achse (horizontal) | 17,5 mm | |
| Standard | ISO4287, ANSI b46.1, DIN4768, JISb601 | |
| Grafik | Primärprofil, Rauheitsprofil, Materialtraganteilkurven | |
| Filter | RC, PC-RC, Gauss, D-P | |
| Grenzwellenlänge (cut-off) | 0,25 mm / 0,8 mm / 2,5 mm | |
| Taststrecke Ln | Ln = lr × n, n = 1 - 5 | |
| Messprinzip | Differenzinduktiv | |
| Taststift | Naturdiamant, Kegelwinkel 90°, Spitzenradius 5 µm | |
| Messkraft / Skid-Kraft | Messkraft: 4 mN, Skid-Kraft: kleiner als 400 mN | |
| Skid | Hartlegierung, Skid-Radius 40 mm | |
| Tastgeschwindigkeit | lr=0,25: Vt=0,135 mm/s lr=0,8: Vt=0,5 mm/s lr=2,5: Vt=1 mm/s Rücklauf: Vt=1 mm/s | |
| Toleranz | ±(5 nm + 0,1 A); A: Ra des Kalibrier-Prüfkörpers | |
| Messwiederholbarkeit | max. 3% | |
| Restprofil | max. 0,010 µm | |
| Stromversorgung | Eingebauter 3,7V/3000mAh Lithium-Ionen-Akku; Ladegerät: DC5V, 800mA / 3 Stunden | |
| Abmessungen Display-Einheit (L x B x H) | 158 x 55 x 52 mm | |
| Abmessungen Antriebseinheit (L x B x H) | 115 x 23 x 27 mm | |
| Gewicht | ca. 500 g (Display-Einheit + Antriebseinheit + Sensor) | |
| Betriebsbedingungen | Temperatur: -20°C bis +40°C, Luftfeuchte: < 90% rel. Feuchte | |
| Lager-/Transportbedingungen | Temperatur: -40°C bis +60°C, Luftfeuchte: < 90% rel. Feuchte | |
Alle SaluTron® Messgeräte entsprechen nationalen (DIN) und internationalen (ISO, BS, ASTM) Normen und sie besitzen das CE-Zeichen.
Technische Änderungen vorbehalten.
 | KS100 – Taster für kleine Löcher, geeignet für ebene und geneigte Flächen sowie konische Werkstücke; misst in Löchern mit einem Durchmesser größer als 5 mm und einer Tiefe kleiner als 15 mm. |
 | KS110 - Taster für gekrümmte Oberflächen, geeignet für konvexe oder konkave Flächen mit einem Krümmungsradius von 3 mm oder mehr. |
 | KS120 – Taster für sehr kleine Löcher, geeignet für Löcher mit einem Durchmesser > 2 mm und einer Tiefe < 9 mm. |
 | KS130 – Rillentaster, misst in Rillen mit einer Breite größer als 3 mm und einer Tiefe kleiner als 3,2 mm; der Abstand von der Tastspitze zur Vorderkante beträgt 3 mm. |
 | KS131 – Tiefenrillen-Sensor, einsetzbar in Rillen mit einer Breite von mehr als 3 mm und einer Tiefe von weniger als 10 mm; misst Stufen mit einer Höhe von weniger als 10 mm. |
 | KS131P – 7 mm Rillen- und gebogener Taster, geeignet für Rillen mit einer Breite größer als 1,5 mm und einer Tiefe kleiner als 7 mm und zum Messen von Stufen mit weniger als 10 mm Höhe. |
 | KS132 – 13 mm Nut- und gebogener Taster, geeignet für Nuten mit einer Breite > 2 mm und einer Tiefe < 13 mm und misst Stufen von weniger als 15 mm. |
 | KS133 – 13 mm schmaler Nut-Taster für Nuten mit einer Breite größer als 1,2 mm und einer Tiefe kleiner als 13 mm; misst außerdem Stufen von weniger als 15 mm. |
 | KS135 – 23-mm-Nut-Taster für Nuten mit einer Breite > 2 mm und einer Tiefe < 23 mm; misst Stufen kleiner als 25 mm. |
 | KS160 – Sensor vom Typ „Axe“ (Axial-Sensor), für Messungen in Rillen mit einer Breite von mehr als 3 mm und einer Tiefe von weniger als 3,2 mm. Der Abstand von der Tastspitze zur Vorderkante beträgt 1,6 mm. Messung an ebenen Flächen bei Verwendung in einem Split‑Typ‑Rauheitsprüfgerät. |
 | KS55 – Verlängerungsstange, verlängert die Sensorlänge um 50 mm. Maximal 3 Stück. |
 | KS90 – Winkelstange, sie ändert die Richtung des Sensors, sodass er sich quer bewegt, hauptsächlich für die Oberfläche bestimmter Nuten, z. B. an Kurbelwellen. |
 | KA520 - Metall-Substrat-Arbeitsplattform, hebbar, praktisch und stabil für den Testprozess. • Höhenverstellbar: 200±1 mm • Rückstellfehler: ≤ 1/6 Umdrehung des Hubrades • Basisabmessungen: 330 mm × 295 mm × 12 mm • Drehwinkel: 80° • Verpackungsgröße & Gewicht: 42 × 21 × 15 cm, 5 kg |
 | Arbeitsplattform mit Marmorsockel, inkl. V-Block • Höhenverstellbar: 300±1 mm • Rückstellfehler: ≤ 1/6 Umdrehung des Hubrades • Marmorgröße: 400 mm × 250 mm × 70 mm • Drehwinkel: 80° • Verpackungsgröße & -gewicht: Säule: 54 × 24 × 15 cm, 4,5 kg; Marmorplatte: 43,5 × 28,5 × 10 cm, 23 kg |
 | Höhenmessgerät zur Einstellung von Höhe und Ausrichtung eines Prüfgeräts. Besonders geeignet für Oberflächenrauheitsprüfer in geteilter Ausführung. Einstellbare Maximalhöhe: 300 mm. |
 | Magnetständer, Armlänge: ca. 200 mm einschließlich Gelenk. • Die Säule: ca. 200 mm hoch einschließlich Sockel. • Einstellbare maximale Höhe: 150 mm. • Stange des Magnetadapters (der Teil, der am Prüfgerät befestigt ist): Ø 8 mm. |
 | Standard-Rauheits-Kalibrierblock – Mehrfach-Reticle-Probe (Rechteckwelle) Hergestellt aus optischem Glas; hohe Härte, hochgenauer standardisierter Rauheitswert, kratzfest und deutlich langlebiger als Metall-Rauheitsblöcke. Entspricht den Normen GB/T19067.1-2003 und ISO5436-1:2000 Annäherungswerte: Ra = 0,1 μm, 0,2 μm, 0,4 μm, 0,8 μm, 1,6 μm, 3,2 μm, 6,4 μm Individuelle Werte und Sinuswellen auf Anfrage erhältlich. |
 | Rauheitskalibrierblock - einzelne eingravierte Linien Entspricht der Norm GB/T 19067.1-2003 und ISO 5436-1:2000 Näherungswert: H 10–20 µm (Rauheitsmessgerät verwendet Filter D–P, gemessen wird der RT‑Wert) Kundenspezifische Werte verfügbar. |
 | Mini-Thermodrucker Maße: 108 × 76 × 46,6 mm Externer Drucker, Schnittstellen: USB, Bluetooth. Die Baudrate wird vor Lieferung entsprechend zum Anschluss an das Messgerät eingestellt. Geeignet für unsere Rauheits-, Härte- und Dickenmessgeräte. Papiergröße: Breite (57,5 ± 0,5) mm, Durchmesser 30 mm. |
Einsatzgebiete des SRTPro Plus
- Automobilindustrie
- Luft- und Raumfahrt
- Maschinenbau
- Medizintechnik
- Elektronikindustrie
