Welligkeit und Primärprofil Messgerät mit separater Antriebseinheit

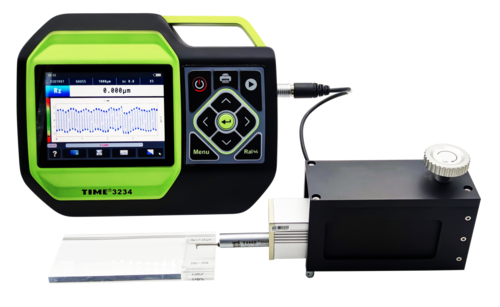

TIME®3234

Das TIME®3234 ist ein tragbares Tastschnitt-Messgerät für Rauheit, Welligkeit und Primärprofil mit separater Antriebseinheit – geeignet für Werkstatt, Labor und Messraum. Der große Messbereich von 1000 µm bei einem Tastweg von bis zu 50 mm, das 5,7-Zoll-TFT-Touchscreen-Display und das schnelle Linux-Betriebssystem ermöglichen eine präzise und komfortable Auswertung. Die Ergebnisse werden digital und grafisch angezeigt, können ausgedruckt oder mit der optionalen Software am PC analysiert werden.

Eigenschaften

Separates Design (Antriebseinheit) für einfache Bedienung
Misst Rauheit, Welligkeit und Primärprofil (R, W, P, R-Motif, W-Motif)
Großer Messbereich von 1000 µm und Tastweg bis 50 mm
5,7-Zoll-TFT-Display mit Touchscreen zur schnellen Einstellung der Messbedingungen; Mausbedienung möglich
Linux-Betriebssystem: hohe Rechengenauigkeit und schnelle Datenverarbeitung
Speicher für 10.000 Messbedingungen und Messdaten; Datenspeicherung auf USB-Stick
Messung mit oder ohne Kufe
Filter nach Gauß und 2RC; Normen ISO1997, JIS2001, ANSI und SEP1941-2012
Ausdruck von Messparametern und Profilkurven
RS232- und USB-Schnittstelle; optionale Auswertesoftware
Tragbar: Li-Ionen-Akku oder externes Netzteil

Messprinzip

Während des Messvorgangs wird der Taster über die separate Antriebseinheit linear entlang der Taststrecke bewegt. Der Taster folgt dabei dem Profil der Oberfläche und bewegt sich auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, verstärkt, gefiltert und mithilfe eines A/D-Wandlers digitalisiert. Ein Mikroprozessor berechnet daraus das Oberflächenprofil und trennt es mithilfe der Filter nach Gauß oder 2RC in Rauheits-, Welligkeits- und Primärprofil (R, W, P). Anschließend werden die Kennwerte gemäß den Normen ISO1997, JIS2001, ANSI und SEP1941-2012 berechnet und zusammen mit den Profilkurven auf dem 5,7-Zoll-Touchscreen dargestellt.

Standard-Lieferumfang

Hauptgerät TIME®3234
Antriebseinheit (Driver)
Standard-Taster TIMES244
Tragbares Stativ
Mini-USB-Kabel
Ra-Prüfnormal
Netzteil
Bedienungsanleitung

Sonderzubehör

PC-Software TIMESurf
Kommunikationskabel
Magnetisch abnehmbarer Taster

Downloads

Datenblatt TIME3234 (PDF)

pdf - 250 KB

Technische Daten

Normen	ISO1997, JIS2001, ANSI, SEP1941-2012
Profile	R, W, P, R-Motif, W-Motif
Messparameter	u. a. Ra, Rq, Rz, Rp, Rv, Rsk, Rku, RSm, Rt (analog W, P); je Norm über 40 Parameter
Filter	Gauß, 2RC
Cutoff / Auswertelänge	0,08 / 0,25 / 0,8 / 2,5 / 5 / 8 / 10 mm; Auswertelänge (1–5) × Cutoff
Messbereich	1000 µm (±500 µm); max. Auflösung 0,0003 µm
Tastweg	50 mm
Toleranz / Wiederholbarkeit	±5 % / 1,5 % (mit Kufe); ±10 % / 3 % (ohne Kufe)
Display / Speicher	5,7-Zoll-TFT-LCD mit Touchscreen; 10.000 Messbedingungen und Messdaten
Schnittstellen	RS232, USB
Stromversorgung	Li-Ionen-Akku (eingebaut) / Netzteil 100–240 V AC, 50/60 Hz, Ausgang 9 V, 3 A
Betriebsbedingungen	0–40 °C, < 90 % rel. Luftfeuchte; Lagerung −25 … 60 °C
Abmessungen	Hauptgerät 260 × 210 × 68 mm; Antriebseinheit 195,5 × 60 × 122 mm
Gewicht	Hauptgerät 1,5 kg; Antriebseinheit (mit Stativ) 1,58 kg
Optionales Zubehör	PC-Software TIMESurf, Kommunikationskabel, magnetisch abnehmbarer Taster

Für das TIME®3234 sind folgende optionale Taster (Pickups) erhältlich, mit Anwendungsbeispielen:

	TIME S230 – Standard-Taster
	TIME S230V – Taster mit 7 mm wechselbarem Durchmesser
	TIME S230U – Taster (7 mm)
	TIME S231 – Taster für Zahnflanken (120°-Tastspitze)
	TIME S232 – Taster für kleine Bohrungen (Ø 1,33 mm)
	TIME S233 – Taster für tiefe Nut (10 mm)
	TIME S236 – Taster für extra tiefe Nut (20 mm)
	TIME S238 – Taster für super tiefe Nut (30 mm)

Taster (Pickups) - Abmessungen.

TIME S230 – Standard-Taster	TIME S230V – Taster mit 7 mm wechselbarem Durchmesser
TIME S230U – Taster (7 mm)	TIME S231 – Taster für Zahnflanken (120°-Tastspitze)
TIME S232 – Taster für kleine Bohrungen (Ø 1,33 mm)	TIME S233 – Taster für tiefe Nut (10 mm)
TIME S234 – Taster für gekrümmte Oberflächen	TIME S235 – Taster für Schneidklingen
TIME S236 – Taster für extra tiefe Nut (20 mm)	TIME S238 – Taster für super tiefe Nut (30 mm)
