TIME®3221

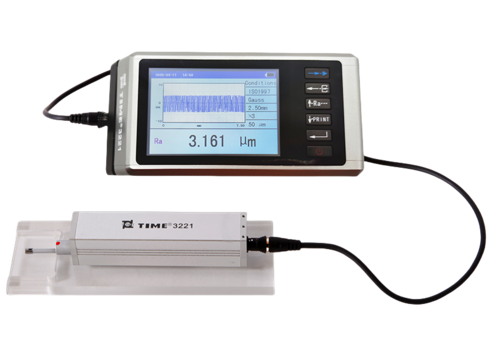

Das TIME®3221 ist ein kostengünstiges, hochpräzises Oberflächenrauheitsmessgerät mit separater Antriebseinheit (Mini-Treiber). Dank des getrennten Aufbaus lässt es sich flexibel auch an schwer zugänglichen oder gekrümmten Oberflächen einsetzen. Der große Messbereich von bis zu 400 µm sowie das Touchscreen-Display mit TFT-Anzeige aller wichtigen Parameter und Profile machen das Gerät zu einem vielseitigen Werkzeug für Produktion und Labor.
Eigenschaften
- Separates Design mit Mini-Antriebseinheit – einfache und flexible Handhabung
- Vielzahl an Messparametern (Ra, Rp, Rv, Rt, Rz, Rq u. v. a., insgesamt über 40 Parameter)
- Touchscreen mit TFT-Display zur Anzeige aller wichtigen Parameter und Profile
- Hochpräziser induktiver Taster
- Filterung nach 2RC und Gauß
- Kompatibel mit den Normen ISO1997, ANSI und JIS2001
- Anschluss an TIME-Drucker TA230 zum Ausdruck aller Parameter und Profile
- RS232- und USB-Schnittstelle
- Automatische Abschaltung
Messprinzip
Während des Messvorgangs wird der Taster über die separate Antriebseinheit (Mini-Treiber) entlang der Taststrecke linear bewegt. Der Taster folgt dabei dem Profil der Taststrecke und bewegt sich auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, die dann verstärkt, gefiltert und mithilfe eines A/D-Wandlers in digitale Werte umgewandelt werden. Anhand dieser Werte wird mithilfe eines Mikroprozessors eine mathematische Darstellung des Profils erstellt. Basierend auf dieser Darstellung werden dann gemäß den entsprechenden Normen die Ra- und Rz-Messwerte (oder weitere der über 40 verfügbaren Parameter) berechnet und direkt auf dem Touchscreen-Display des Hauptgeräts zusammen mit den Profilgrafiken angezeigt. Über die RS232- oder USB-Schnittstelle bzw. den TIME-Drucker TA230 lassen sich alle Parameter und Profile zusätzlich ausgeben.
Standard-Lieferumfang
- Hauptgerät TIME®3221
- Antriebseinheit
- Standard-Taster TIMES201
- Ra-Prüfnormal
- Netzteil
- Verbindungskabel
- Magnetfuß
- Bedienungsanleitung
Sonderzubehör
- Taster für Spezialanwendungen: S211, S212, S213, S214, S215, S216, S217, S218, S219, S220
- Messplattform TA-202
Downloads
pdf - 236 KB
Technische Daten
| Norm | ISO1997, ANSI, JIS2001 |
| Messprinzip | Induktiv |
| Messbereich | 400 µm (±200 µm), 50 µm (±25 µm) |
| Tasterspitzenradius | 5 µm / 2 µm (wählbar) |
| Tasterspitzenmaterial | Diamant |
| Messkraft | 4 mN / 0,75 mN |
| Tasterspitzenwinkel | 90° / 60° |
| Kufenradius | 45 mm |
| Max. Tastweg | 19 mm |
| Grenzwellenlänge (Cutoff) | 0,08 / 0,25 / 0,8 / 2,5 mm (wählbar) |
| Auswertelänge | 1–5 L (wählbar) |
| Auflösung | 0,001 / 0,008 µm (automatisch); 0,001 µm (±50 µm); 0,008 µm (±200 µm) |
| Toleranz | ≤ ±10 % |
| Wiederholbarkeit | ≤ 6 % |
| Stromversorgung | Li-Akku (eingebaut) |
| Netzteil | Eingang 100–240 V AC, 50/60 Hz; Ausgang 9 V, 3 A |
| Betriebsbedingungen | 0–40 °C, < 90 % rel. Luftfeuchte |
| Abmessungen | 155,4 × 75 × 53 mm |
| Gewicht | 580 g |
Zubehör
Für das TIME®3221 sind folgende optionale Taster (Pickups) erhältlich:
 TIME S201 – Standard-Taster |  TIME S211 – Taster für kleine Bohrungen |
 TIME S212 – Taster für tiefe Nuten |  TIME S213 – Taster für tiefe Bohrungen |
 TIME S214 – Taster für gekrümmte Oberflächen |  TIME S215 – Taster für Zahnflanken |
 TIME S216 – Taster für Rohre |  TIME S217 – Taster für Pulvermetallurgie |
 TIME S218 – Taster für Schneidklingen |  TIME S219 – Rechtwinkel-Messwerkzeug |
 TIME S220 – „O"-Taster |
Einsatzgebiete der Rauheitsmessgeräte
- Automobilindustrie
- Luft- und Raumfahrt
- Maschinenbau
- Medizintechnik
- Elektronikindustrie
