TR200/TIME3200
TR220/TIME3202
Die tragbare Rauheitstester TR200/TIME3200 und TR220/TIME3202 sind hochpräzise Messgeräte, die durch ihren breiten Messbereich und ihre hervorragende Leistung überzeugen. Sie eignen sich ideal zur Messung der Rauheit auf metallischen und nichtmetallischen Oberflächen. Besonders hervorzuheben ist der seitlich positionierte Prüftaster dieser Rauheitstester, der präzise Messungen auf inneren Oberflächen von Bohrungen und in Nuten ermöglicht. Diese innovative Funktion erweitert die Einsatzmöglichkeiten und gewährleistet höchste Genauigkeit auch an schwer zugänglichen Stellen.
Eigenschaften
- Auswahlmenü erleichtert die Bedienung
- Anzeige von 13 Rauheitsparametern (TR200/TIME3200)
- Anzeige von 19 Rauheitsparametern (TR220/TIME3202)
- Wellenfilterungsmethoden: RC, PC-RC, GAUSS, D-P
- Grenzwellenlänge: 0,25 mm / 0,8 mm / 2,5 mm
- Visualisierung des Rauheitsprofils und der Materialkurve im Display
- Anzeige der Messtasterposition
- Verschiedene Taster für Messungen in Bohrungen, Öffnungen und Nuten
- RS-232 Schnittstelle
- Verfügbare Sprachen: Deutsch, Englisch
Messprinzip
Während des Messvorgangs wird der Sensor entlang der Taststrecke linear bewegt. Der Taster folgt dabei dem Profil der Taststrecke und bewegt sich auf und ab. Diese Bewegungen werden in elektrische Signale umgewandelt, die dann verstärkt, gefiltert und mithilfe eines A/D-Wandlers in digitale Werte umgewandelt werden. Anhand dieser Werte wird mithilfe eines Mikroprozessors eine mathematische Darstellung des Profils erstellt. Basierend auf dieser Darstellung werden dann gemäß den entsprechenden Normen die Ra- und Rz-Messwerte (oder Rq- und Rt-Messwerte) berechnet und auf dem Display angezeigt.
Standard-Lieferumfang
- Gerät TR200/TIME3200 / TR220/TIME3202
- Standard-Mikrotaster TS-100
- Rauheitsstandard Ra
- Schutzkappe für Taster
- Standard-Stahlhalterung
- Ladegerät
- Bedienungsanleitung
- Koffer
Sonderzubehör
- TIMESurf Software mit Datenkabel
- Taster für Spezialanwendungen: TS-110, TS-120, TS-130, TS-131
- Rechtwinkeladapter TS-140
- Messplattform TA-202
Downloads
pdf - 72 KB
pdf - 647 KB
Technische Daten
| TR200/TIME3200 | TR220/TIME3202 | |
| Rauheitsparameter | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr; µm/µinch umschaltbar | Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, Rpc, Rk, Rpk, Rvk, Mr1, Mr2; µm/µinch umschaltbar |
| Messbereich | Ra, Rq: 0,005 - 16 µm Rz, Ry, Rp, Rt, R3z: 0,02 - 160 µm RSm, RS: 2 - 4.000 µm Tp: 1 - 100 % (%Ry) | Ra: 0,005 - 16 µm Rz: 0,02 - 160 µm |
| Auflösung | 0,001 μm / 0,04 µinch | |
| Grenzwellenlänge (cut-off) | 0,25 mm / 0,8 mm / 2,5 mm / Auto | |
| Taststrecke Ln | 1 - 5 cut-off (wählbar) | |
| Streckenverlauf Ln | 1 - 5 cut-off + 2 cut-off (wählbar) | |
| Digital-Filter | RC, PC-RC, GAUSS, D-P | |
| Taster | Standard-Modell TS-100, induktiv, Diamantspitze 5µm Radius, 90°-Winkel | |
| Messbereich Taster | ± 20µm / ± 40µm / ± 80µm | |
| Bohrungen ab | 6,0 mm, Tiefe 15 mm (Standard-Taster TS100) | |
| Profile | Primärprofil (P), Rauheitsprofil (R), TP Bogen (Material ratio Mr) | Fertigprofil (R) |
| Profilvergrößerung | Vv: 200x - 20000x Vh: 20x, 50x, 200x | |
| Funktionen | Anzeige der Tastspitzenposition, Batteriestatusanzeige, direkte Anzeige der Rauheitsparameter und der Profile, Direktausdruck, LCD Helligkeitseinstellung, automatische Abschaltung nach 5 Min. mit automatischer Speicherung, Kalibrierung über die Software (für jede Grenzwellenlänge) | Anzeige der Tastspitzenposition, direkte Anzeige der Rauheitsparameter, Direktausdruck, Speicher für 15 Messungen, Abschaltung nach 5 Min. mit Speicherung des letzten Messwerts, Kalibrierung über die Software |
| PC-Datenbearbeitung | RS232; direkt zum Drucker TA230 oder PC, Dataview-Software | |
| Anzeige | 128 x 64 Grafik-LCD mit Displaybeleuchtung | |
| Stromversorgung | Li-Ion Batterie 1000mAh, wiederaufladbar , Ladegerät 220V, 50 Hz, Kapazität für 3000 Messungen | |
| Umgebung | 0°C - 40ºC, ≤ 80% rel. Luftfeuchtigkeit | |
| Norm | ISO, DIN, ANSI, JIS (wählbar im Menü) | nach ISO Klasse 3 |
| Maße (L x B x H) | 140 x 52 x 48 mm (Gerät ohne Taster) | |
| Gewicht | 440g | 440g |
Alle SaluTron® Messgeräte entsprechen nationalen (DIN) und internationalen (ISO, BS, ASTM) Normen und sie besitzen das CE-Zeichen.
Technische Änderungen vorbehalten.
Zubehör für TR200/TIME3200 und TR220/TIME3202
| Bezeichnung | Beschreibung | Produktbild |
|---|---|---|
| TS-100 | Standard Taster zur Rauheitsmessung auf planen Oberflächen, auf Wellen und in Bohrungen von 5 mm Durchmesser, Max. Bohrtiefe 22 mm. |  |

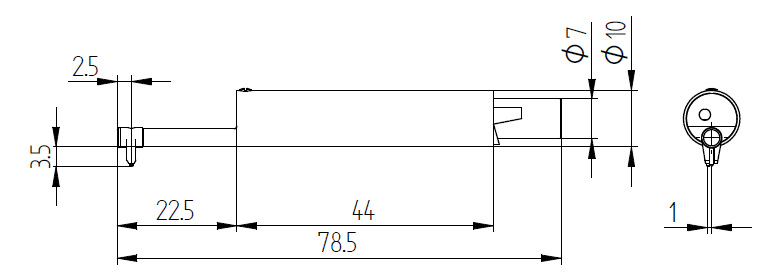

| TS-110 | Taster mit seitlicher Gleitkufe zur Rauheitsmessung an konvexen und konkaven Oberflächen mit einem Krümmungsradius größer als 3 mm. |  |

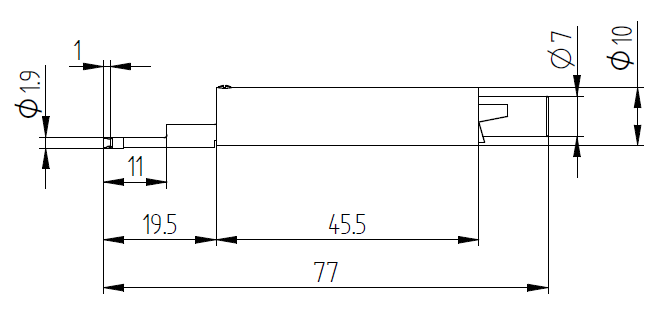

| TS-120 | Taster mit versetzter Gleitkufe für Rauheitsmessungen in Bohrungen ab 2 mm. Max. Bohrtiefe 9 mm. |  |

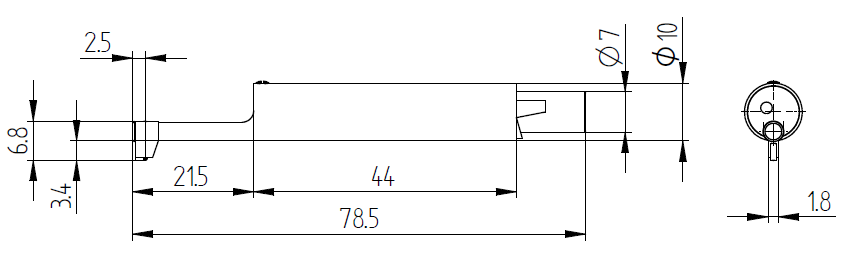

| TS-130 | Nutentaster für die Oberflächenrauheit von Nuten mit einer Nutbreite größer als 2 mm und einer Nuttiefe kleiner als 3 mm sowie Stufen mit einer Höhe kleiner als 3 mm. |  |

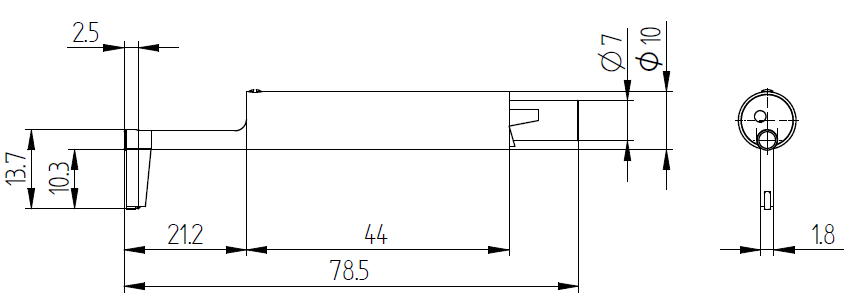

| TS-131 | Tiefnutentaster für die Oberflächenrauheit von Nuten mit einer Nutbreite größer als 2 mm und einer Nuttiefe kleiner als 10 mm sowie Stufen mit einer Höhe kleiner als 10 mm. |  |

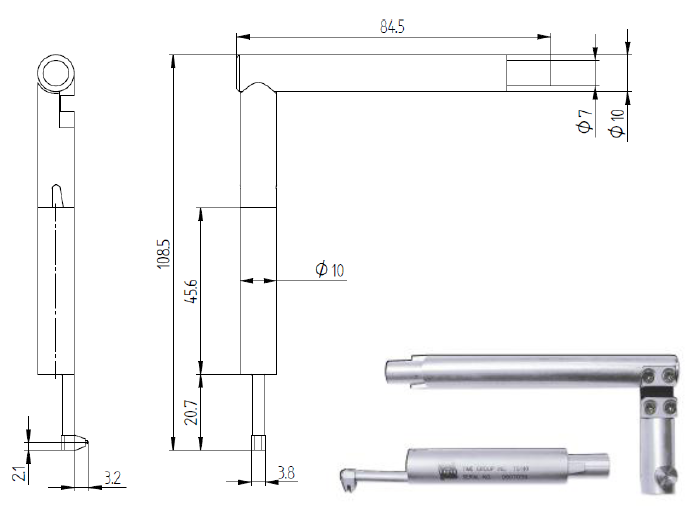

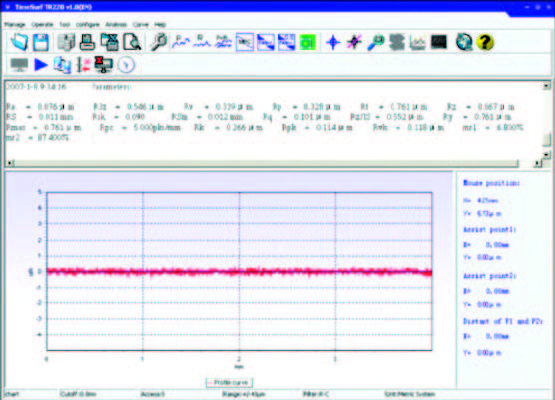

| TS-140 Rechtwinkeladapter | Der TS140 Rechtwinkelmessmechanismus umfasst einen Rechtwinkel-Sensor und einen Rechtwinkelmessstab; der Taster bewegt sich seitlich für die Messung. Er kann Nuten, Kurbelwellen und andere Oberflächen messen. Die minimale Nutbreite des zu messenden Werkstücks beträgt 5 mm. Darüber hinaus können auch Stufen mit einer Höhe von weniger als 2,5 mm gemessen werden. Verwendung mit Werkzeugaufnahme. |  |
| Software TIMESurf | Software zum Auswerten und Ausdrucken der Messwerte aus TR200/TIME3200 und TR202/TIME3202 |  |

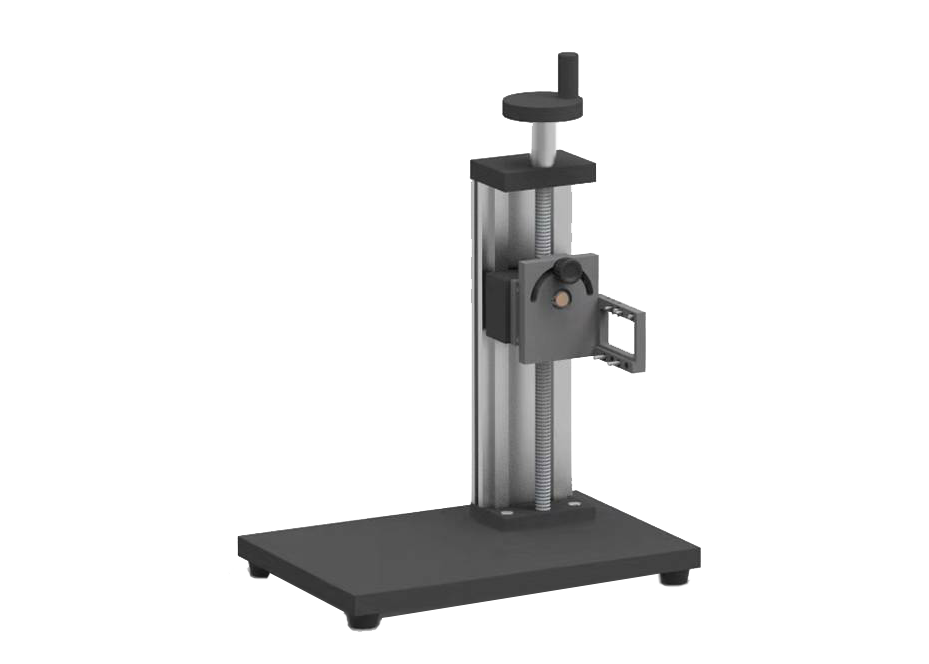

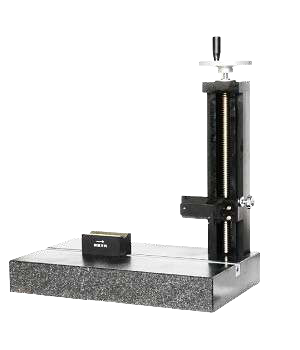

| Messplatform TA-202 | Klein, leicht und einfach zu transportieren. Einfache Bedienung und geeignet für verschiedene Rauheitsmessgeräte. Abmessungen: 300 mm × 200 mm × 400 mm Y-Achsen-Bereich: 200 mm Drehbereich: -85° ~ +85° Gewicht: 9,5 kg |  |
Technische Änderungen vorbehalten.
Einsatzgebiete der Rauheitsmessgeräte
- Automobilindustrie
- Luft- und Raumfahrt
- Maschinenbau
- Medizintechnik
- Elektronikindustrie
