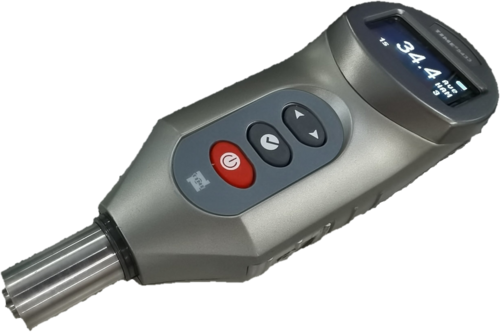

TIME®5433
Das Shore-Durometer TIME®5433 ist ein digitales Shore-AM-Härteprüfgerät und das neueste Mitglied der TIME®543X-Serie mit gleichem Aussehen und gleichen Grundfunktionen. Mit der AM-Nadel prüft es dünne Proben im üblichen Härtebereich wie vulkanisierten Gummi und Kunststoffprodukte. Bei Proben unter 6 mm Dicke wird das TIME®5433 empfohlen.
Das Gerät hat eine kleine Federkraft, der Eindringkörper ragt nur 1,25 mm heraus. Für einen stabilen Prüfablauf messen Sie auf dem optionalen Messstativ TIME®A523. Ein LVDT-Wegsensor sorgt für genaue Messwerte und ist auch bei 90 % relativer Luftfeuchte einsetzbar. Drei Messmodi stehen zur Verfügung: Echtzeit, Spitzenwert-Halt und zeitgesteuerter Halt. Außerdem speichert das TIME®5433 bis zu 200 Mittelwerte.
Per USB übertragen Sie die Messdaten mit der optionalen Software an den PC und geben sie als Word- oder Excel-Datei aus.
Eigenschaften des TIME®5433
- digitales Shore-AM-Durometer für dünne Proben im üblichen Härtebereich, z. B. vulkanisierten Gummi und Kunststoffprodukte
- empfohlen für Proben mit einer Dicke unter 6 mm
- kleine Federkraft, Eindringkörper ragt nur 1,25 mm heraus; Prüfung auf Messstativ TIME®A523 empfohlen
- LVDT-Wegsensor: genau, auch bei 90 % relativer Luftfeuchte einsetzbar
- OLED-Display mit Menüführung
- automatische Nullpunktkalibrierung
- drei Messmodi: Echtzeit, Spitzenwert-Halt und zeitgesteuerter Halt (1 bis 60 s)
- obere und untere Grenzwerte voreinstellbar, Hinweis bei Überschreitung für Serienprüfungen
- Mittelwertbildung mit automatischer Ausreißer-Eliminierung
- Speicher für 200 Mittelwerte
- USB-Datenausgang, optionale Software für den Datenexport nach Word oder Excel
- Akkuanzeige mit Warnung bei niedriger Spannung, einstellbare automatische Abschaltung, über 24 Stunden Dauerbetrieb
Anwendungen des TIME®5433
- Härteprüfung dünner Proben im üblichen Härtebereich, z. B. vulkanisierter Gummi und Kunststoffprodukte
- Prüfung von Proben mit einer Dicke unter 6 mm
- Serienprüfungen mit voreingestellten Grenzwerten und Hinweis bei Überschreitung
- Wareneingangs- und Qualitätsprüfung in der Gummi- und Kunststoffverarbeitung
- Dokumentation der Messwerte am PC (Word oder Excel) mit der optionalen Software
Zusätzliche Ausstattung für das TIME®5433
- Prüfstativ (Messstativ TIME®A523) für gleichmäßige Krafteinleitung, konstante Prüfkraft und bessere Wiederholgenauigkeit
- USB-Kommunikationskabel und Dataview-Software zur Datenübertragung an den PC
Standard-Lieferumfang
- Härteprüfgerät TIME®5433
- Prüfblock
- Netzteil
- Bedienungsanleitung
Sonderzubehör
- Messstativ TIME®A523 (Prüfstativ/Bedienstand) mit höhenverstellbarer Aufnahme für unterschiedliche Probendicken
- USB-Kommunikationskabel
- Dataview-Software zur Übertragung der Messdaten an den PC (Word- oder Excel-Format)
Downloads
pdf - 121 KB
Technische Daten
| Härteskala | Shore AM |
| Probendicke | < 6 mm |
| Messbereich | 0–100 HAM |
| Toleranz | ≤ ±1 HAM (20–90 HAM) |
| Auflösung | 0,1 HAM |
| Datenausgang | USB |
| Speicher | 200 Mittelwerte |
| Stromversorgung | integrierter Lithium-Akku |
| Dauerbetrieb | 24 Stunden |
| Betriebstemperatur | 0–40 °C |
| Abmessungen | 173 × 56 × 42 mm |
| Gewicht | 200 g |
| Optionales Zubehör | Kommunikationskabel, Prüfstativ, Dataview-Software |
Messstativ TIME®A523 für das TIME®5433
Das Messstativ (Prüfstativ) TIME®A523 ist für das Gerät TIME®5433 der Serie TIME®543X vorgesehen. Es sorgt für eine hohe Messgenauigkeit und Wiederholbarkeit.
- Konstante Messkraft: eliminiert Fehler durch unterschiedlich von Hand aufgebrachte Kräfte
- Der Bedienhebel bringt die Kraft gleichmäßig auf die Probe auf
- Die Prüfhöhe ist für unterschiedliche Probendicken einstellbar
Technische Daten Messstativ TIME®A523
| Modell | TIME®A523 |
| Passend für | TIME®5433 |
| Max. Probendicke | 80 mm |
| Max. Durchmesser des Arbeitstischs | Ø 116 mm |
| Max. Hubweg | 24 mm |
| Max. Berührungsabstand zwischen Druckfuß und Arbeitstisch | 0,05 mm |
| Abmessungen | 420 × 200 × 170 mm |
| Gewicht | 17 kg |
| Lieferumfang | Messstativ, Handgriff, Gewicht, Verbindungsstange, Bedienungsanleitung |
Einsatzgebiete von Härteprüfgeräten wie dem TIME®5433
- Herstellung und Verarbeitung von vulkanisierten Gummi- und Kunststoffprodukten
- Prüfung dünner Proben
- Qualitätssicherung und Wareneingangsprüfung
- Forschung und Entwicklung
