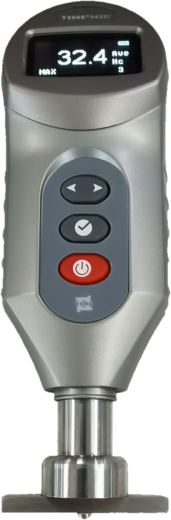

TIME®5432C
Das Härteprüfgerät TIME®5432C ist ein digitales Härteprüfgerät (Asker C) der TIME®543X-Serie und eine Weiterentwicklung des Shore-AO-Durometers TIME®5432. Es besitzt den AO-Eindringkörper, jedoch einen rechteckigen Druckfuß, und ist für die Prüfung mikroporöser Werkstoffe für Schuhe aus Gummi und Kunststoff bei 50 % Kompression und einer Spannung von mindestens 0,049 MPa ausgelegt.
Ein LVDT-Wegsensor sorgt für genaue Messwerte und ist auch bei 90 % relativer Luftfeuchte einsetzbar. Das OLED-Display mit Menüführung zeigt die Messwerte übersichtlich an. Dabei stehen drei Messmodi zur Verfügung: Echtzeit, Spitzenwert-Halt und zeitgesteuerter Halt. Außerdem speichert das TIME®5432C bis zu 200 Mittelwerte.
Per USB übertragen Sie die Messdaten mit der optionalen Software an den PC und geben sie als Word- oder Excel-Datei aus.
Eigenschaften des TIME®5432C
- digitales Härteprüfgerät (Asker C) für mikroporöse Werkstoffe für Schuhe aus Gummi und Kunststoff
- rechteckiger Druckfuß, Prüfung bei 50 % Kompression und einer Spannung von mindestens 0,049 MPa
- LVDT-Wegsensor: genau, auch bei 90 % relativer Luftfeuchte einsetzbar
- OLED-Display mit Menüführung
- automatische Nullpunktkalibrierung
- drei Messmodi: Echtzeit, Spitzenwert-Halt und zeitgesteuerter Halt (1 bis 60 s)
- obere und untere Grenzwerte voreinstellbar, Hinweis bei Überschreitung für Serienprüfungen
- Mittelwertbildung mit automatischer Ausreißer-Eliminierung
- Speicher für 200 Mittelwerte
- USB-Datenausgang, optionale Software für den Datenexport nach Word oder Excel
- Akkuanzeige mit Warnung bei niedriger Spannung, einstellbare automatische Abschaltung, über 24 Stunden Dauerbetrieb
Anwendungen des TIME®5432C
- Härteprüfung von mikroporösen Werkstoffen für Schuhe aus Gummi und Kunststoff
- Prüfung bei 50 % Kompression und einer Spannung von mindestens 0,049 MPa
- Serienprüfungen mit voreingestellten Grenzwerten und Hinweis bei Überschreitung
- Wareneingangs- und Qualitätsprüfung in der Schuh- und Sohlenfertigung
- Dokumentation der Messwerte am PC (Word oder Excel) mit der optionalen Software
Zusätzliche Ausstattung für das TIME®5432C
- Prüfstativ für gleichmäßige Krafteinleitung, konstante Prüfkraft und bessere Wiederholgenauigkeit
- USB-Kommunikationskabel und Dataview-Software zur Datenübertragung an den PC
Standard-Lieferumfang
- Härteprüfgerät TIME®5432C
- Prüfblock
- Netzteil
- Bedienungsanleitung
Sonderzubehör
- Messstativ TIME®A521 (Prüfstativ/Bedienstand) mit höhenverstellbarer Aufnahme für unterschiedliche Probendicken
- USB-Kommunikationskabel
- Dataview-Software zur Übertragung der Messdaten an den PC (Word- oder Excel-Format)
Downloads
pdf - 180 KB
Technische Daten
| Härteskala | Asker C |
| Messbereich | 0–100 Hc |
| Toleranz | ≤ ±1 Hc (20–90 Hc) |
| Auflösung | 0,1 Hc |
| Datenausgang | USB |
| Speicher | 200 Mittelwerte |
| Stromversorgung | integrierter Lithium-Akku |
| Dauerbetrieb | 24 Stunden |
| Betriebstemperatur | 0–40 °C |
| Abmessungen | 168 × 56 × 42 mm |
| Gewicht | 249 g |
| Optionales Zubehör | Kommunikationskabel, Prüfstativ, Dataview-Software |
Messstativ TIME®A521 für das TIME®5432C
Das Messstativ (Prüfstativ) TIME®A521 ist für die Geräte TIME®5430, TIME®5432 und TIME®5432C der Serie TIME®543X vorgesehen. Es sorgt für eine hohe Messgenauigkeit und Wiederholbarkeit.
- Konstante Messkraft: eliminiert Fehler durch unterschiedlich von Hand aufgebrachte Kräfte
- Der Bedienhebel bringt die Kraft gleichmäßig auf die Probe auf
- Die Prüfhöhe ist für unterschiedliche Probendicken einstellbar
Technische Daten Messstativ TIME®A521
| Modell | TIME®A521 |
| Passend für | TIME®5430, TIME®5432, TIME®5432C |
| Max. Probendicke | 80 mm |
| Max. Durchmesser des Arbeitstischs | Ø 116 mm |
| Max. Hubweg | 24 mm |
| Max. Berührungsabstand zwischen Druckfuß und Arbeitstisch | 0,05 mm |
| Abmessungen | 420 × 200 × 170 mm |
| Gewicht | 18 kg |
| Lieferumfang | Messstativ, Handgriff, Gewicht, Verbindungsstange, Bedienungsanleitung |
Einsatzgebiete von Härteprüfgeräten wie dem TIME®5432C
- Herstellung und Verarbeitung von mikroporösen Gummi- und Kunststoffwerkstoffen
- Schuh- und Sohlenfertigung
- Qualitätssicherung und Wareneingangsprüfung
- Forschung und Entwicklung
