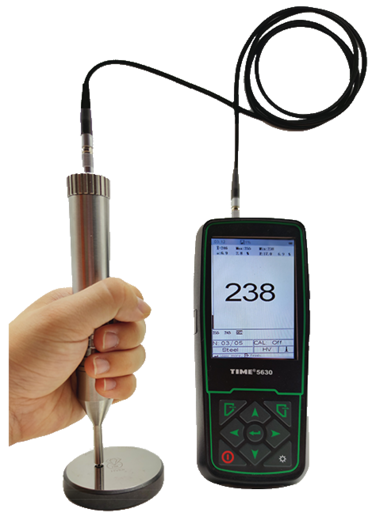

TIME®5630
Das TIME®5630 ist ein professionelles Ultraschall-Härteprüfgerät nach dem UCI-Verfahren (Ultrasonic Contact Impedance) mit Vickers-Diamant-Eindringkörper. Es erzeugt nur einen mikroskopisch kleinen Eindruck und liefert dabei präzise, gut reproduzierbare Messwerte – auch an dünnwandigen Werkstücken, gehärteten Randschichten und filigranen Bauteilen. Die automatische 360°-Messung ohne Richtungskompensation macht das Gerät besonders geeignet für komplexe Geometrien und schwer zugängliche Stellen.
Eigenschaften des TIME®5630
- 3,5" Farb-LCD-Display mit Statistikfunktion (Max., Min., Mittelwert, Standardabweichung)
- Vickers-Diamant-Eindringkörper, wählbare Prüfkraft: 10N / 20N / 50N
- Mehrere Härteskalen: HV, HB, HRC, HRB
- 360°-Messung ohne Richtungskompensation
- Eingebauter 8-GB-Datenspeicher für umfangreiche Messreihen
- Programmierbare Grenzwerte mit akustischem Alarm
- Wiederaufladbarer Lithium-Ionen-Akku, > 30 Stunden Dauerbetrieb
- Kalibrierung standardmäßig für Stahl und Stahlguss, weitere Werkstoffe optional
Anwendungen des TIME®5630
Härteprüfung an Zahnrädern, Turbinenschaufeln und -rotoren, Wellen, Rohren, Flanschen, Schweißnähten sowie Formen- und Werkzeugstahl – einsetzbar in Fertigung, Wärmebehandlung, Luftfahrt, Energieerzeugung, Werkzeugbau und Qualitätskontrolle.
Standard-Lieferumfang
- Hauptgerät
- 50-N-Prüfsonde TIMES815 (manuell)
- Standard-Prüfplatte
- V-förmige Auflage
- Prüfsondekabel
- Ladegerät
Sonderzubehör
- Motorsonde TIMES823 (Prüfkraft 3 N, Ø 39 × 195 mm, ca. 840 g)
- Kleinlochauflage für Motorsonde
- Handsonde TIMES811 (10 N)
- Handsonde TIMES812 (20 N)
- Bedienstativ TIME®A531 (Hubhöhe 180 mm)
Downloads
pdf - 199 KB
Technische Daten
| Härteskalen | HV, HB, HRC, HRB |
| Messbereich HV | 80 – 1400 HV |
| Messbereich HB | 76 – 618 HB |
| Messbereich HRC | 20,3 – 68,0 HRC |
| Messbereich HRB | 41 – 105 HRB |
| Prüfkraft | 10N / 20N / 50N |
| Eindringkörper | Vickers-Diamant |
| Auflösung | 1 HV |
| Messrichtung | 360° (ohne Kompensation) |
| Display | 3,5" Farb-LCD |
| Datenspeicher | eingebaut, 8 GB |
| Stromversorgung | Lithium-Ionen-Akku, > 30 Std. Betriebsdauer |
| Abmessungen Hauptgerät | 170 × 75 × 40 mm |
| Abmessungen Prüfkopf | Ø 23 × 170 mm |
| Gewicht | Hauptgerät ca. 232 g, Prüfsonde ca. 252 g |
Alle SaluTron® Messgeräte entsprechen nationalen (DIN) und internationalen (ISO, BS, ASTM) Normen und sie besitzen das CE-Zeichen.
Technische Änderungen vorbehalten.
Sonden
| Sonde | Typ | Prüfkraft | Abmessungen | Gewicht |
|---|---|---|---|---|
| TIMES811 | Handsonde | 10 N | Ø 23 × 170 mm | ca. 252 g |
| TIMES812 | Handsonde | 20 N | Ø 23 × 170 mm | ca. 252 g |
| TIMES815 | Handsonde | 50 N | Ø 23 × 170 mm | ca. 252 g |
| TIMES823 | Motorsonde | 3 N | Ø 39 × 195 mm | ca. 840 g |
Die 50-N-Handsonde TIMES815 gehört zum Standard-Lieferumfang. Passend zur Motorsonde TIMES823 ist eine Kleinlochauflage erhältlich.
Bedienstativ TIME®A531
- Hubhöhe: 180 mm
- Verbessert die Messgenauigkeit bei der Härteprüfung
Vickers Testblöcke
| Typ | Abmessungen | Gewicht | Werte |
|---|---|---|---|
| HV1 | Φ: ≥ 90 mm H: ≥ 16 mm | W: ≈ 820 g | (150 - 850) HV1 |
| HV5 | Φ: ≥ 90 mm H: ≥ 16 mm | W: ≈ 820 g | (150 - 850) HV5 |
| HV10 | Φ: ≥ 90 mm H: ≥ 16 mm | W: ≈ 820 g | (150 - 850) HV10 |
HVa: a - Prüflast in kgf
HRC Testblöcke
| Typ | Abmessungen | Gewicht | Werte |
|---|---|---|---|
| HRC | Φ: ≥ 90 mm H: ≥ 16 mm | W: ≈ 820 g | (15 - 65) HRC |
Einsatzgebiete von Härteprüfgeräten wie dem TIME®5630
- Herstellung von metallischen Bauteilen sowie Komponenten aus Gummi
- Maschinenbau
- Forschung und Entwicklung
- Festkörperphysik
