Ultraschall-Wanddickenmessgerät mit B-Scan für die Korrosionsprüfung

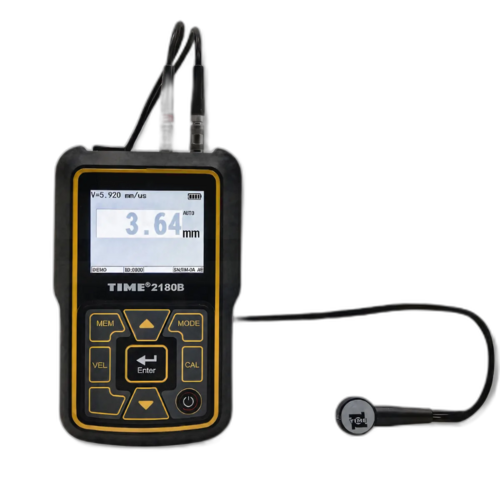

TIME®2180B

Das TIME®2180B von Beijing Time High Technology Ltd. ist ein professionelles Ultraschall-Wanddickenmessgerät für die zerstörungsfreie Wanddickenmessung und Korrosionsprüfung. Basierend auf dem Pulsreflexionsprinzip erkennt es Korrosion, Wandverlust, Erosion und Dickenschwankungen zuverlässig – auch durch Beschichtungen hindurch, ohne diese zu entfernen.

Über die farbige TFT-Anzeige mit integrierter B-Scan-Funktion lassen sich Materialveränderungen entlang eines Messpfads unmittelbar visualisieren, was großflächige Korrosionsuntersuchungen deutlich erleichtert. Dank Messraten von bis zu 20 Werten pro Sekunde und einem Speicher für bis zu 50.000 Messwerte eignet sich das Gerät besonders für umfangreiches Korrosionsmapping und die Langzeitüberwachung von Anlagen im Bergbau sowie in der Öl- und Gasindustrie.


Eigenschaften

  • B-Scan-Bildgebung zur Korrosionserkennung
  • Messung durch Beschichtungen hindurch, ohne diese zu entfernen
  • Automatische Prüfkopferkennung und Selbstkalibrierung
  • Dynamische Kompensation von Sondenersatz- und Kopplungsmittelvariationen
  • Drei Messmodi: Puls-Echo (T-E), Interface-Echo (I-E), Echo-Echo (E-E)
  • Schnellmessmodus mit bis zu 20 Messungen pro Sekunde
  • Datenspeicher für bis zu 50.000 Messwerte
  • Farbiges TFT-Display für gute Ablesbarkeit
  • USB-Schnittstelle zur PC-Kommunikation, auch als Stromversorgung nutzbar
  • Kompakt und robust für den mobilen Einsatz in Bergbau sowie Öl- und Gasindustrie


Anwendungen

Durch den Einsatz von Wanddickenmessgeräten können Materialien welche Korrosion oder Erosion ausgesetzt sind kontrollieret werden und somit kann die sichere Nutzung, beispielsweise eines Druckbehälters, gewährleistet werden.

Standard-Lieferumfang
  • Hauptgerät
  • Prüfkopf 5PØ10
  • 3× AA-Batterien
  • Bedienungsanleitung
  • Service-Koffer
Sonderzubehör
  • Ultraschall-Kopplungsgel (50 ml/500 ml)
  • Stufenblock (4- oder 5-stufig)
Downloads
Datenblatt TIME®2180B

pdf - 210 KB

Technische Daten
Messbereich0,60 – 508,00 mm (prüfkopfabhängig)
Schallgeschwindigkeitsbereich508 – 18.699 m/s
Display-Auflösung0,001 mm / 0,01 mm / 0,1 mm wählbar
DisplayFarb-TFT-LCD, 320 × 240 Pixel
Messgenauigkeit±(0,5 % H + 0,01) mm
MessmodiPuls-Echo (T-E), Interface-Echo (I-E), Echo-Echo (E-E)
Messratebis 20 Hz
Datenspeicherbis zu 50.000 Messwerte
Stromverbrauch< 120 mA (ohne Hintergrundbeleuchtung)
Betriebstemperatur0 – 40 °C
SchnittstelleUSB (Datenkommunikation und Stromversorgung)
Stromversorgung3 St. AA-Batterien oder NiMH-Akkus
Abmessungen134 × 76 × 31,5 mm
Gewicht178 g
NormenQ/HD SDF0001-2014, JJF 1126-2004, GB/T 6587

Alle SaluTron® Messgeräte entsprechen nationalen (DIN) und internationalen (ISO, BS, ASTM) Normen und sie besitzen das CE-Zeichen.
Technische Änderungen vorbehalten.

Schallgeschwindigkeiten verschiedender Materialien
MaterialV (in/µs)V (m/s)
Aluminium; gewalzt0,25306420
Aluminium; 6061-T60,25106383
Beryllium0,507312890
Messing, 70 CU, 30 Zn0,18504700
Kupfer; gewalzt0,19725010
Duraluminium0,24876320
Eisen0,23455960
Blei; gewalzt0,07711960
Magnesium; gezogen/geglüht0,22705770
Molybdän0,24706250
Monel0,21055350
Nickel0,23776040
Stahl; normal0,23315920
Stahl; leicht legiert0,22595734
Nichtrost. Stahl0,22785790
Titan0,24026100
Wolfram, gezogen0,21295410
Uran0,13303370
Zink; gewalzt0,16574210
Zink; gespritzt0,17564460
Aluminium, AL203 99,5%0,401310190
Quarzglas0,23495968
Geschmolzen0,23355932
Pyrex Glas0,22205640
Lucite0,10552680
Plexiglas0,10772735
Nylon0,10312620
Polyethylene0,07051950
Polystyrole0,09252350
Silicon-Gummi0,0373948
Wasser0,05901490

Fordern Sie hier ein Angebot oder weiteres Infomaterial an!

Einsatzgebiete der Wanddickenmessgeräte

  • Stahlplatten
  • Blech
  • Veredelungsteile
  • Rohre
  • Druckbehälter
  • Beispielsweise in der Petroleum-, Chemie-, Metall-, Schiff-, Raum- und Luftfahrtindustrie
