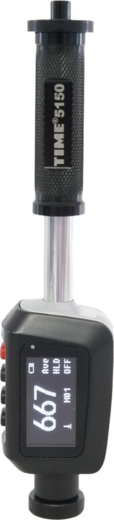

Leeb-Härteprüfer TIME®5150 – kompakt, mit Bluetooth und OLED-Display
TIME®5150
Das Härteprüfgerät TIME®5150 ist ein besonders kompakter, integrierter Leeb-Härteprüfer (Rückprallverfahren) mit Schlaggerät Typ D. Es ist leicht, gut transportierbar und lässt sich mit einer Hand bedienen. Dabei erkennt das Gerät die Schlagrichtung automatisch, sodass die Messung in jeder Richtung (360°) möglich ist.
Außerdem rechnet das TIME®5150 die Messwerte in die gängigen Härteskalen (HL, HV, HB, HRC, HRB, HRA, HS) sowie in die Zugfestigkeit um und speichert 100 Messreihen. Mit Vergleichsmessungen legen Sie eine eigene Härteumrechnungstabelle für kundenspezifische Werkstoffe an.
Das kontrastreiche OLED-Display zeigt alle wichtigen Werte auf einen Blick. Zudem gibt das Gerät die Messdaten per Bluetooth drahtlos an einen Drucker aus, und der Akku wird bequem über einen Type-C-Anschluss geladen.
Eigenschaften des TIME®5150
- kompaktes, leichtes Gerät mit integriertem Schlaggerät Typ D, einhändig bedienbar
- Umwertung der gängigen Härteskalen (HL, HV, HB, HRC, HRB, HRA, HS) sowie Umrechnung in die Zugfestigkeit
- 128 × 64 Punktmatrix-OLED-Display mit hohem Kontrast und vielen Informationen
- kundenspezifische Werkstoffe: eigene Härteumrechnungstabelle über Vergleichsmessungen (5 Werkstoffe)
- automatische Erkennung gängiger Schlagrichtungen (360°)
- Speicher für 100 Messreihen (Mittelwerte)
- obere und untere Härte-Grenzwerte voreinstellbar, mit Toleranzhinweis für Serienprüfungen
- Software-Kalibrierfunktion
- Bluetooth 4.2 für die drahtlose Ausgabe der Messwerte auf einen Bluetooth-Drucker
- Anbindung an die TIME-App per Bluetooth (Geräteversion 2.1 oder höher)
- automatische Abschaltung mit einstellbarer Zeit oder abschaltbar
- integrierter Lithium-Akku mit Ladung über Type-C-Anschluss
Anwendungen des TIME®5150
- schnelle, mobile Härteprüfung metallischer Werkstoffe direkt am Einsatzort
- Härteprüfung an Serienteilen mit voreingestellten Grenzwerten und Toleranzhinweis
- Prüfung an schwer zugänglichen Stellen dank kompakter Bauform und Einhandbedienung
- Dokumentation der Messwerte über einen Bluetooth-Drucker
Zusätzliche Ausstattung für das TIME®5150
- Stützringe für Messungen an gekrümmten Oberflächen
- Bluetooth-Drucker zum Ausdrucken der Messdaten
Standard-Lieferumfang
- Härteprüfgerät TIME®5150
- Testblock HLD
- kleiner Stützring
- Ladegerät
- Reinigungsbürste
- Bedienungsanleitung
Sonderzubehör
- Set Stützringe für Messungen an gekrümmten Oberflächen mit weniger als 30 mm Radius. Erleichtern die optimale Positionierung auf dem Prüfteil. In 12 verschiedenen Varianten erhältlich.
- Bluetooth-Drucker zum Ausdrucken der Messdaten
Downloads
Datenblatt (PDF)
pdf - 151 KB
Technische Daten
| Messbereich | 170–960 HLD |
| Härteskalen | HL, HB, HRA, HRB, HRC, HV, HS sowie Umrechnung in die Zugfestigkeit |
| Messrichtung | 360° (automatische Erkennung) |
| Toleranz | ± 6 HLD (bei HLD = 790 ± 40) |
| Wiederholbarkeit | 6 HLD (bei HLD = 790 ± 40) |
| Display | OLED, 128 × 64 Punkte |
| Speicher | 100 Messreihen |
| Grenzwerte | einstellbar (170–960 HLD) |
| Kundenspezifische Werkstoffe | 5 |
| Drahtlose Schnittstelle | Bluetooth 4.2 |
| Stromversorgung | 5 V / 1 A, integrierter Lithium-Akku (Type-C) |
| Abmessungen | 177 × 38 × 29 mm |
| Gewicht | 120 g |
| Optionales Zubehör | Stützringe, Bluetooth-Drucker |
Material und Härtewerte
| Material | Härteeinheit | Schlaggerät |
|---|---|---|
| D | ||
| Stahl, Gussstahl | HRC | 20-68,5 |
| HRB | 38,4-99,6 | |
| HB | 127-651 | |
| HV | 83-976 | |
| HS | 32,2-99,5 | |
| Werkzeugstahl | HRC | 20,4-67,1 |
| HV | 80-898 | |
| Gehämmerter Stahl | HB | 143-650 |
| Edelstahl | HRB | 46,5-101,7 |
| HB | 85-655 | |
| HV | 85-802 | |
| Grauguss | HRB | - |
| HB | 93-334 | |
| HV | - | |
| Sphäroguss | HRC | - |
| HB | 131-387 | |
| HV | - | |
| Aluminiumlegierungen | HB | 19-164 |
| HRB | 23,8-84,6 | |
| Messing | HB | 40-173 |
| HRB | 13,5-95,3 | |
| Bronze | HB | 60-290 |
| Kupferknet-Legierungen | HB | 45-315 |
Die Bereiche entsprechen den Anwendungsgrenzen statischer Prüfverfahren.
Technische Änderungen vorbehalten.
| Nr. | Kode | Typ | Zeichnung | Verwendung |
|---|---|---|---|---|
| 1 | 03-03,7 | Z10-15 |  | Messungen an zylindrischen Außenflächen R10-R15 |
| 2 | 03-03,8 | Z14,5-30 | Messungen an zylindrischen Außenflächen R14,5-R30 | |
| 3 | 03-03,9 | Z25-50 | Messungen an zylindrischen Außenflächen R25-R50 | |
| 4 | 03-03,10 | HZ11-13 |  | Messungen an zylindrischen Innenflächen R11-R13 |
| 5 | 03-03,11 | HZ12,5-17 | Messungen an zylindrischen Innenflächen R12,5-R17 | |
| 6 | 03-03,12 | HZ16,5-30 | Messungen an zylindrischen Innenflächen R16,5-R30 | |
| 7 | 03-03,13 | K10-15 |  | Messungen an kugelförmigen Außenflächen SR10-SR15 |
| 8 | 03-03,14 | K14,5-30 | Messungen an kugelförmigen Außenflächen SR14,5-SR30 | |
| 9 | 03-03,15 | HK11-13 |  | Messungen an kugelförmigen Innenflächen SR11-SR13 |
| 10 | 03-03,16 | HK12,5-17 | Messungen an kugelförmigen Innenflächen SR12,5-SR17 | |
| 11 | 03-03,17 | HK16,5-30 | Messungen an kugelförmigen Innenflächen SR16,5-SR30 | |
| 12 | 03-03,18 | UN |  | Messungen an zylindrischen Außenflächen, Radius einstellbar R10-∞ |
HL Testblöcke
| Typ | Abmessungen | Gewicht | Werte |
|---|---|---|---|
| HLD | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (290 - 880) HLD |
| HLC | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (525 - 905) HLC |
| HLDC | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (490 - 830) HLDC |
| HLD+15 | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (481 - 850) HLD+15 |
| HLDL | Φ: ≥ 119 mm H: ≥ 56 mm | W: ≈ 2700 g | (687 - 925) HLDL |
| HLG | Φ: ≥ 119 mm H: ≥ 70 mm | W: ≈ 6200 g | (280 - 680) HLG |
Technische Änderungen vorbehalten.
Einsatzgebiete von Härteprüfgeräten wie dem TIME®5150
- Herstellung von metallischen Bauteilen
- Maschinenbau
- Qualitätssicherung und Wareneingangsprüfung
- Wartung und Instandhaltung
- Forschung und Entwicklung
